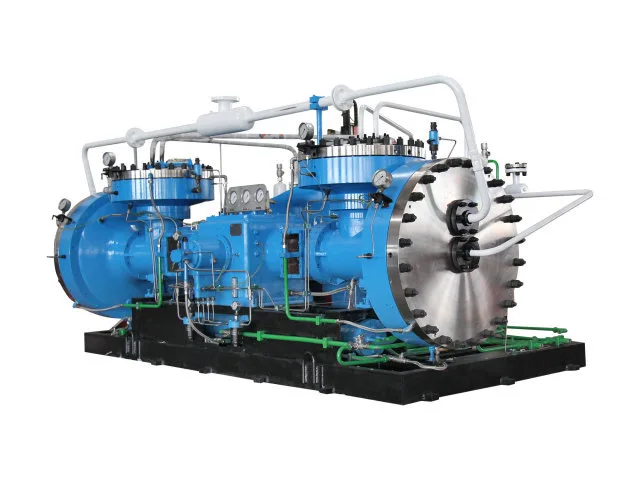

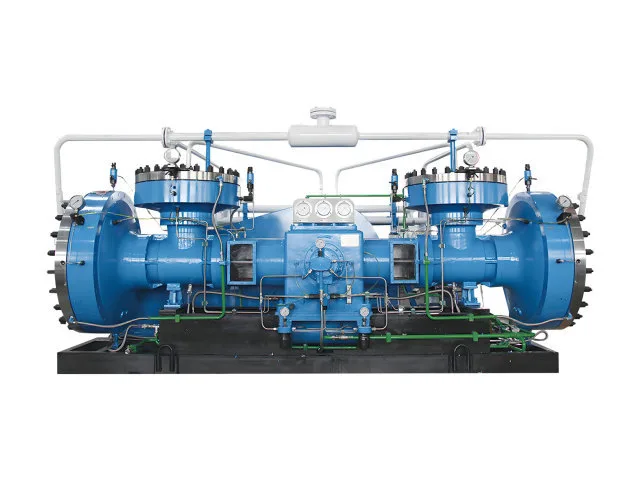

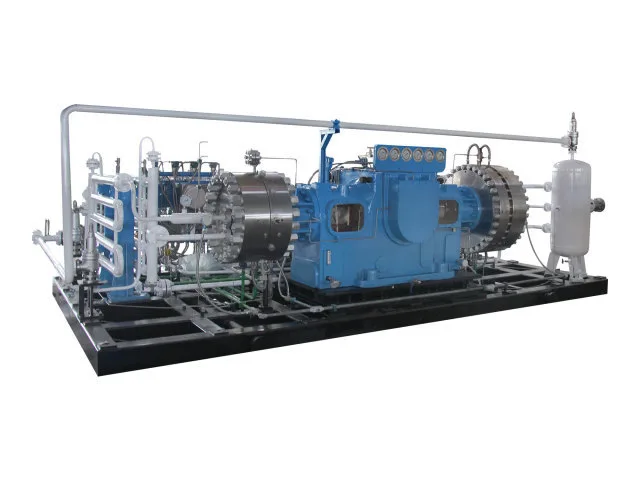

El compresor de diafragma D utiliza un diafragma para separar el gas comprimido del sistema de accionamiento hidráulico y de lubricación. El gas de proceso no entra en contacto directo con el aceite lubricante durante la compresión, lo que ayuda a prevenir la contaminación y cumple con los requisitos de pureza del gas de hasta el 99,999 % en condiciones operativas adecuadas. Su sellado confiable y su alta capacidad de compresión hacen que la Serie D sea adecuada para gases que son difíciles de manejar con compresores lubricados convencionales.
Durante la carrera de succión, el diafragma se mueve hacia afuera y aumenta el volumen de la cámara de gas, permitiendo que el gas ingrese a través de la válvula de entrada. A medida que el diafragma se mueve hacia adentro, el volumen de la cámara disminuye y el gas se comprime. Cuando el gas alcanza la presión de descarga requerida, la válvula de salida se abre y se descarga el gas comprimido.
Debido a que el diafragma separa la cámara de gas de la sección de accionamiento hidráulico, el gas comprimido permanece aislado del aceite lubricante durante todo el proceso de compresión.
|
Modelo |
Presión de entrada MPa(G) |
Salida presión MPa(G) |
Nominal volumétrico tasa de flujo (Nm3/h) |
Fuerza (kilovatios) |
Velocidad (rpm) |
Dimensión L*An*Al(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0.5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Atmosférico presión |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1.25-6 |
0,125 |
0,6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0.35-10 |
0.035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0.1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1.5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0.5-18.5 |
0,05 |
1,85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Atmosférico presión |
0,4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Atmosférico presión |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0,9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Atmosférico presión |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0,4 |
6.0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0,5 |
15 |
20 |
11 |
500 |
1600*900*1400 |

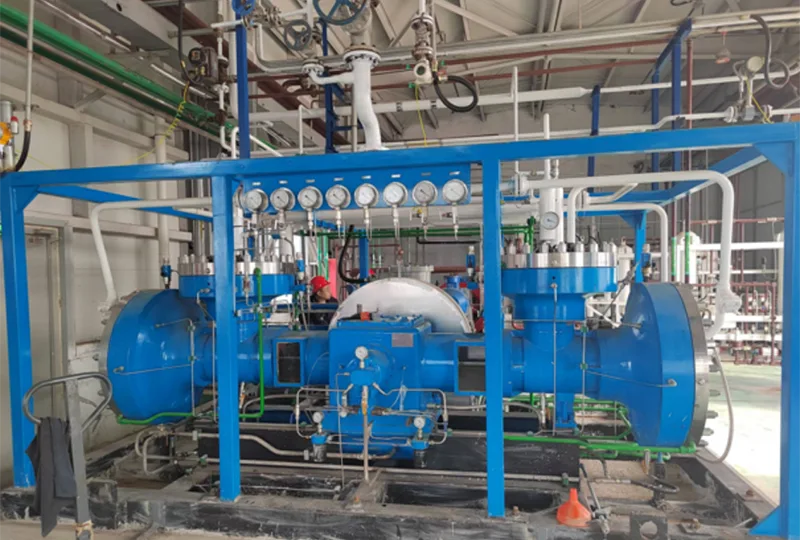

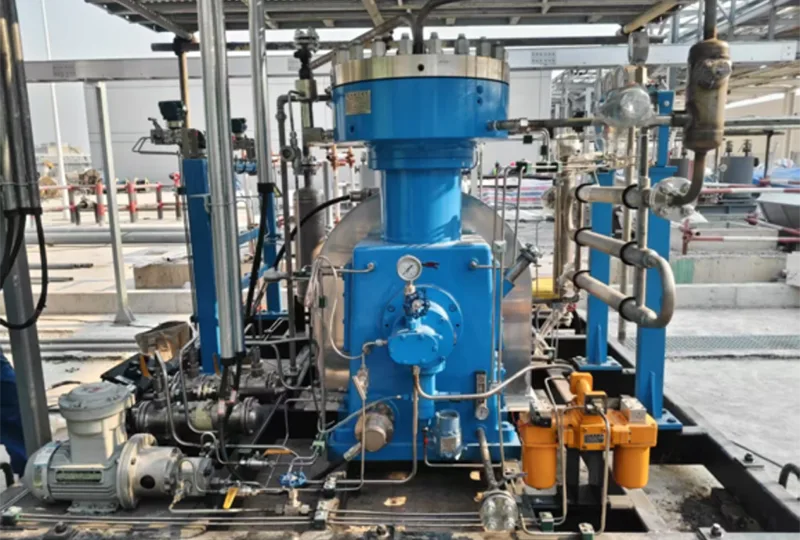

Los compresores de diafragma D se utilizan en gas industrial, energía de hidrógeno, petroquímica, química fina, electrónica, producción de alimentos y productos farmacéuticos, aplicaciones aeroespaciales, relacionadas con la energía nuclear e investigación científica.
Se seleccionan comúnmente para tareas de compresión, transferencia y llenado de gas, donde son importantes la compresión sin aceite, la pureza del gas y el sellado confiable.
Los requisitos de compresión de gas industrial varían significativamente de un proyecto a otro. El mismo caudal puede requerir una configuración de compresor diferente cuando cambian el medio gaseoso, la relación de presión o los requisitos de pureza.
Jinding puede seleccionar y diseñar un compresor de diafragma D adecuado según su aplicación. Al enviar una consulta, proporcione el medio gaseoso, la presión de entrada, la presión de salida requerida y el caudal. La información sobre la composición del gas, la pureza, las horas de funcionamiento, las condiciones de refrigeración y los requisitos eléctricos también ayudará a nuestros ingenieros a recomendar una configuración adecuada.
Desde 1995, Jinding se ha centrado en la investigación, diseño y fabricación de compresores industriales y equipos de gas. Nuestra base de producción en Dandong integra mecanizado, montaje, soldadura, pruebas y servicio técnico, respaldando la fabricación y el suministro de compresores de diafragma para aplicaciones industriales.
Jinding brinda soporte técnico durante todo el proceso del proyecto, desde la selección de compresores y la consulta de ingeniería hasta el suministro de equipos, la puesta en servicio, el mantenimiento y el soporte de repuestos.
¿Busca un proveedor de compresores de diafragma D para su aplicación de gas especial o de alta pureza?
Envíenos su medio gaseoso, presión de entrada, presión de salida y caudal requerido. El equipo técnico de Jinding puede evaluar sus condiciones operativas y recomendar una configuración de compresor adecuada para su proyecto.
