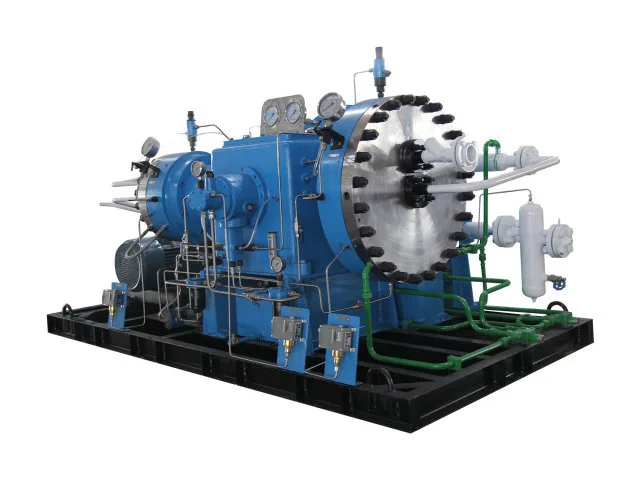

La compresión de gas industrial no siempre consiste simplemente en aumentar la presión. En muchos proyectos, el compresor debe operar entre una presión de proceso existente y una presión descendente específica mientras mantiene el caudal requerido y se adapta a las propiedades del gas mismo. El compresor de diafragma Jinding GD3 está desarrollado para este tipo de tareas. La serie incluye configuraciones que operan desde presiones de succión muy bajas hasta presiones de entrada más altas, lo que permite su uso para aumento de presión de gas, transferencia de gas de proceso, compresión de alta presión y aplicaciones de llenado de gas seleccionadas.
La gama de productos cubre una amplia capacidad de flujo, lo que hace que GD3 sea adecuado para aplicaciones más allá de la compresión a pequeña escala de laboratorio y al mismo tiempo proporciona las ventajas de separación de gases asociadas con la tecnología de diafragma. Dependiendo de la configuración seleccionada, el compresor puede manejar tareas de alta presión de volumen relativamente bajo, así como aplicaciones de gases industriales de mayor flujo.
|
Modelo |
Medio comprimido |
Caudal volumétrico |
Presión de succión |
Presión de escape |
Velocidad |
Dimensiones generales |
Peso |
Motor eléctrico |
|
|
Potencia (kW) |
Voltaje(V) |
||||||||
|
GD3-60/11 |
Gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales |
60 |
1 atm |
1.1 |
400～430 |
3100×1800×1850 |
2.85 |
30 |
≈380 |
|
GD3-75/5 |
75 |
1 atm |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0,1-5 |
80 |
0.01 |
0.5 |
2.85 |
18.5 |
||||
|
GD3-80/0.1-13 |
80 |
0.01 |
1.3 |
2.85 |
22 |
||||
|
GD3-100/6 |
100 |
1 atm |
0.6 |
2.85 |
22 |
||||
|
GD3-100/0,1-5 |
100 |
0.01 |
0.5 |
2.85 |
22 |
||||
|
GD3-80~100/0,1~0,4-5 |
80～100 |
0,01~0,04 |
0.5 |
2.85 |
22 |
||||
|
GD3-110/0,5-6 |
110 |
0.05 |
0.6 |
2.85 |
22 |
||||
|
GD3-130/0,5-3,5 |
130 |
0.05 |
0.35 |
2.85 |
15 |
||||
|
GD3-145/0.5-6 |
145 |
0.05 |
0.6 |
2.85 |
18.5 |
||||
|
GD3-260/1-5 |
260 |
0.1 |
0.5 |
2.85 |
22 |
||||
|
GD3-180/3-15 |
180 |
0.3 |
1.5 |
2.85 |
30 |
||||
|
GD3-400/7-25 |
400 |
0.7 |
2.5 |
3 |
37 |
||||
|
GD3-500/7-16 |
500 |
0.7 |
1.6 |
3 |
37 |
||||
|
GD3-20/200 |
20 |
1 atm |
19.6 |
2.75 |
18.5 |
||||
|
GD3-20/160 |
20 |
1 atm |
15.7 |
2.65 |
15 |
||||
|
GD3-30/25 |
30 |
1 atm |
2.5 |
2.65 |
15 |
||||
|
GD3-30/160 |
30 |
1 atm |
15.7 |
2.75 |
22 |
||||
|
GD3-30/1~160 |
30 |
0.1 |
15.7 |
2.75 |
18.5 |
||||
|
GD3-35/20 |
35 |
1 atm |
2 |
2.65 |
15 |
||||
|
GD3-35/140 |
35 |
1 atm |
13.7 |
2.75 |
18.5 |
||||
|
GD3-40/25 |
40 |
1 atm |
2.5 |
2.65 |
15 |
||||
|
GD3-40/1~45 |
40 |
0.1 |
4.5 |
2.75 |
22 |
||||
|
GD3-40/100 |
40 |
1 atm |
10 |
2.75 |
22 |
||||
|
GD3-40/1-160 |
40 |
0.1 |
15.7 |
2.75 |
30 |
||||
|
GD3-45/-0,2~5 |
45 |
-0.02 |
0.5 |
2.75 |
18.5 |
||||
|
GD3-45/30 |
45 |
1 atm |
3.0 |
2.65 |
18.5 |
||||
|
GD3-55/20～350 |
55 |
2 |
34.3 |
2.75 |
30 |
||||
|
GD3-55/2~150 |
55 |
0.2 |
14.7 |
2.75 |
30 |
||||
|
GD3-60/0,5-25 |
60 |
0.05 |
2.5 |
2.65 |
18.5 |
||||
|
GD3-60/1~25 |
60 |
0.1 |
2.5 |
2.65 |
15 |
||||
|
GD3-80/1~25 |
80 |
0.1 |
2.5 |
2.75 |
18.5 |
||||
|
GD3-80/13～200 |
80 |
1.3 |
19.6 |
2.75 |
30 |
||||
|
GD3-80/0,4~30 |
80 |
0.04 |
3 |
2.75 |
22 |
||||
|
GD3-40~90/1~4-100 |
40～90 |
0,1~0,4 |
9.8 |
2.65 |
30 |
||||
|
GD3-100/4~45 |
100 |
0.4 |
4.5 |
2.65 |
15 |
||||
|
GD3-100/8~130 |
100 |
0.8 |
12.7 |
2.75 |
30 |
||||
|
GD3-100/50~150 |
100 |
5 |
14.7 |
2.75 |
37 |
||||
|
GD3-100/13～200 |
100 |
1.3 |
19.6 |
2.75 |
37 |
||||
|
GD3-120/12～160 |
120 |
1.2 |
15.7 |
2.75 |
37 |
||||
|
GD3-100/9-220 |
100 |
0.9 |
21.6 |
2.75 |
37 |
||||
|
GD3-70~140/1~4-45 |
70～140 |
0,1~0,4 |
4.5 |
2.75 |
30 |
||||
|
GD3-160/20-160 |
160 |
2.0 |
15.7 |
2.75 |
45 |
||||
|
GD3-170/5-50 |
170 |
0.5 |
5 |
2.65 |
37 |
||||
|
GD3-80~200/1~4-45 |
200 |
1~4 |
4.5 |
2.75 |
30 |
||||
|
GD3-120/10~160 |
120 |
1 |
15.7 |
2.75 |
30 |
||||
|
GD3-60/12-160 |
60 |
1.2 |
15.7 |
3.1 |
22 |
||||
|
GD3-70/35-360 |
70 |
3.5 |
35.3 |
3.1 |
37 |
||||
|
GD3-120/35-225 |
120 |
3.5 |
22.1 |
3.1 |
37 |
||||
|
GD3-120/50-360 |
120 |
5.0 |
35.3 |
3.1 |
30 |
||||
|
GD3-140/25-160 |
140 |
2.5 |
15.7 |
3.1 |
30 |
||||
|
GD3-200/5~25 |
200 |
0.5 |
2.5 |
2.75 |
30 |
||||
|
GD3-220/50-160 |
220 |
5.0 |
15.7 |
3.1 |
37 |
||||
|
GD3-250/7.5-36 |
250 |
0.75 |
3.6 |
3 |
37 |
||||
El compresor de diafragma GD3 utiliza un diafragma metálico para separar el gas de proceso del sistema de accionamiento hidráulico. Este diseño minimiza el riesgo de contaminación por aceite lubricante y admite la compresión controlada de gases especiales con requisitos específicos de pureza, sellado y compatibilidad de materiales.
La serie GD3 se puede configurar para diferentes condiciones de presión de entrada y descarga. Dependiendo de la configuración seleccionada, las aplicaciones pueden incluir compresión de gas desde presiones de entrada bajas, aumento de presión entre etapas del proceso y transferencia de gas desde sistemas de almacenamiento a equipos de mayor presión. La relación de presión requerida, el caudal de gas y las propiedades del medio son factores clave para determinar la configuración adecuada.
La selección del equipo debe basarse en las condiciones operativas completas, incluida la presión de entrada, la presión de descarga objetivo, la capacidad de flujo, la composición del gas y el ciclo de trabajo, en lugar de basarse únicamente en la presión de descarga máxima. Estos parámetros ayudan a establecer una configuración adecuada para la aplicación específica.
Antes del envío, el compresor y sus componentes se preparan para el envío con un embalaje seleccionado de acuerdo con las dimensiones, el peso y los requisitos de transporte del equipo. Las medidas de protección adecuadas ayudan a reducir el riesgo de daños durante la manipulación y el tránsito.
Los arreglos de envío se pueden planificar según el destino, el cronograma de entrega y las especificaciones de la carga. Dependiendo del equipo y la ruta, las opciones disponibles pueden incluir transporte marítimo, ferrocarril u otros métodos de transporte adecuados. Las unidades de gran tamaño o pesadas pueden requerir medios especiales de carga y transporte.
Jinding coordina el embalaje de exportación y los detalles de entrega de acuerdo con los requisitos del pedido acordados. Los arreglos específicos del proyecto pueden incluir marcas de envío, especificaciones de embalaje y coordinación con el transportista designado por el cliente.
El plan final de embalaje y transporte se confirma durante el procesamiento del pedido según el modelo GD3 seleccionado, el destino del envío y los requisitos logísticos aplicables.
La serie GD3 se puede configurar para gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales. La configuración final depende de las propiedades del medio comprimido y de las condiciones operativas del proyecto.
La gama de productos GD3 cubre una amplia gama de presiones de succión y descarga. Dependiendo del modelo seleccionado, las configuraciones enumeradas incluyen presiones de entrada muy bajas y presiones de descarga de hasta aproximadamente 35,3 MPa.
Los modelos representativos GD3 cubren capacidades de flujo desde aproximadamente 20 Nm³/h hasta 500 Nm³/h. La capacidad adecuada debe seleccionarse de acuerdo con el flujo del proceso requerido y las condiciones operativas.
Sí. Muchas configuraciones de GD3 están diseñadas para aumentar la presión del gas desde una presión de entrada existente a una presión de proceso o almacenamiento más alta. Para la selección técnica se deben proporcionar la presión de succión y la presión de descarga requeridas.
El diafragma separa el gas de proceso del accionamiento hidráulico y del sistema de lubricación. Durante el funcionamiento normal, el gas de proceso no entra en contacto directo con el aceite lubricante en la cámara de compresión.
Proporcione el medio gaseoso, la composición o pureza del gas, la presión de succión, la presión de descarga requerida y el caudal requerido. Las horas de funcionamiento, las condiciones de instalación, los requisitos de refrigeración y los requisitos eléctricos también pueden ayudar a los ingenieros de Jinding a recomendar una configuración adecuada.
Sí. La Serie GD3 se puede configurar según el gas comprimido y los requisitos operativos del proyecto. La selección técnica puede incluir ajustes basados en la presión, el flujo, las propiedades del gas y las condiciones de instalación.
