El equipo de compresión de acetileno se selecciona según el desplazamiento del gas, la presión de entrada, la presión de descarga requerida y las condiciones del proceso aguas abajo. Estos factores ayudan a determinar si un compresor de pistón de acetileno u otra configuración de compresor de gas alternativo es adecuado para la aplicación.
En una línea de producción de acetileno, el compresor conecta la preparación de gas ascendente con el procesamiento o suministro descendente.
Después de la generación y las etapas de tratamiento de gas requeridas, es posible que sea necesario transferir el acetileno a equipos de almacenamiento, secado, llenado de cilindros u otros equipos de proceso. Si la presión de entrada disponible es insuficiente para la siguiente etapa, la compresión eleva la presión del gas al nivel requerido por el sistema.
Por lo tanto, la selección del equipo comienza con la posición del compresor en el proceso. Los detalles clave incluyen la fuente de gas, el caudal requerido, las condiciones de entrada y la presión de descarga objetivo.
El desplazamiento del gas es un parámetro de tamaño principal y puede especificarse en m³/min. La capacidad requerida debe coincidir con la demanda del proceso y las condiciones operativas esperadas.
La presión de descarga es otro parámetro crítico. Debe determinarse en función de los requisitos de los equipos posteriores y del proceso general, en lugar de considerarse de forma aislada.
La presión de entrada, las condiciones del gas, el programa de funcionamiento y las conexiones de las tuberías también afectan la configuración del equipo. Estos parámetros deben revisarse juntos para identificar una especificación de compresor adecuada.

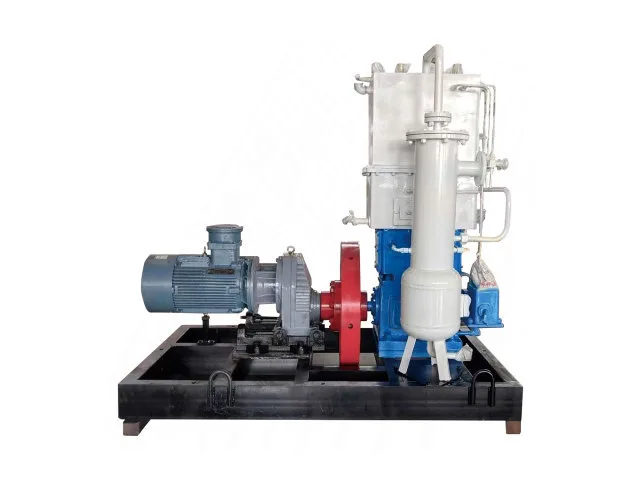

Un compresor de pistón alternativo comprime gas mediante el movimiento repetido de un pistón dentro de un cilindro. Durante la carrera de succión, el gas ingresa a la cámara de compresión a través de la válvula de entrada. A medida que el pistón se mueve a través de la carrera de compresión, el volumen de la cámara disminuye y la presión del gas aumenta. Una vez alcanzadas las condiciones de descarga, el gas comprimido sale por la válvula de descarga.
Este ciclo se repite durante la operación. El desplazamiento requerido, la clasificación de presión y la disposición de la etapa de compresión dependen de las condiciones del proceso y los requisitos de rendimiento del sistema de acetileno.
|
Modelo |
Medio |
Desplazamiento |
Presión de escape |
Dimensiones generales |
Peso |
Solenoide |
|
|
Fuerza |
Voltaje |
||||||
|
2Z-(0,34-0,67)/25 |
Acetileno |
0,34-0,67 |
2.5 |
1700x800x1400 |
1.1 |
11 |
380 |
|
2Z-0.67/25 |
Acetileno |
0.67 |
2.5 |
1900x900x2000 |
2.2 |
11 |
380 |
|
2Z-0.8/25 |
Acetileno |
0.8 |
2.5 |
1900x900x2000 |
2.2 |
11 |
380 |
|
2Z-(0,5-0,8)/25 |
Acetileno |
0,5-0,8 |
2.5 |
1900x900x2000 |
2.2 |
15 |
380 |
|
2Z-1.33/25 |
Acetileno |
1.33 |
2.5 |
2035x1240x2260 |
3 |
18.5 |
380 |
|
2Z-1.67/25 |
Acetileno |
1.67 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
|
2Z-(0,67-1,5)/25 |
Acetileno |
0,67-1,5 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |
|
2Z-(0,835-1,67)/25 |
Acetileno |
0,835-1,67 |
2.5 |
2035x1240x2260 |
3 |
22 |
380 |

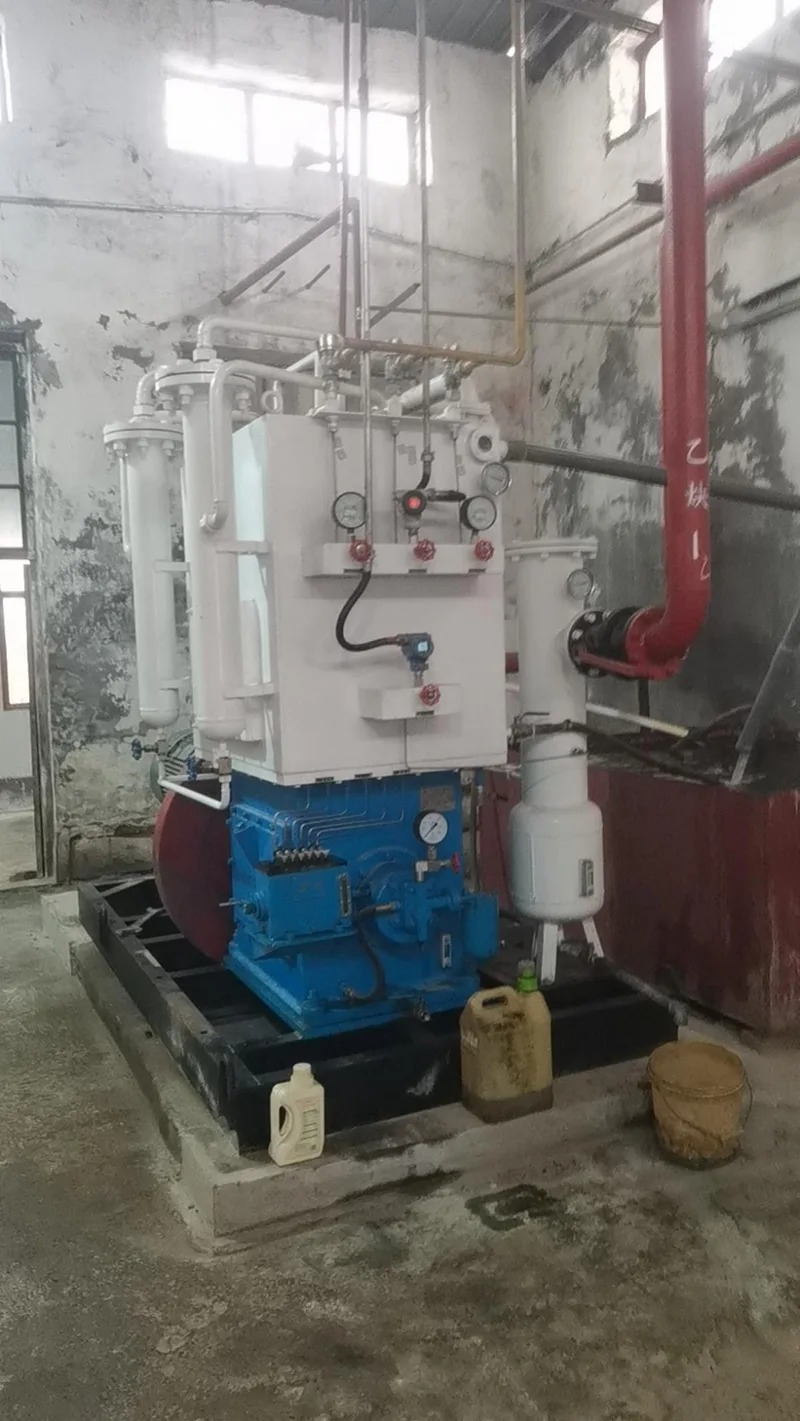

Una vez que el acetileno ha pasado por las etapas de producción y tratamiento requeridas, se utilizan equipos de compresión cuando es necesario entregar el gas a un proceso posterior de mayor presión.
Para proyectos de llenado de gas, una etapa de compresión estable es una parte importante para mover el acetileno procesado al sistema de llenado posterior.
El compresor se puede incorporar a sistemas de gas industriales donde se debe transferir acetileno entre secciones de proceso bajo condiciones de presión controlada.
Los proyectos que utilizan acetileno como gas de alimentación industrial pueden requerir equipos de compresión dedicados como parte de su proceso de manejo de gas.
Para los clientes que compran equipos completos de producción de acetileno, el compresor de pistón se puede considerar junto con generadores, equipos de purificación, secadores, sistemas de monitoreo de seguridad y otros equipos auxiliares.
Jinding es un fabricante de compresores industriales y equipos de producción de acetileno con sede en China. Fundada en 1995, Liaoning Jinding Technology Development Co., Ltd. desarrolla y fabrica compresores de diafragma, compresores de pistón, compresores accionados por líquido y equipos de producción de acetileno.
La gama de productos de la empresa permite a los clientes que trabajan en proyectos de acetileno obtener diferentes tipos de equipos de proceso de un fabricante familiarizado con los sistemas de producción de acetileno y de compresión de gas.
El alcance técnico de Jinding incluye selección de equipos, soporte de ingeniería, fabricación, suministro de equipos, asistencia para la instalación y puesta en servicio, soporte de mantenimiento y servicio de repuestos de acuerdo con los requisitos del proyecto.
Para proyectos de acetileno que involucran múltiples equipos, esto puede simplificar la comunicación entre las secciones de generación y compresión de gas.
Sí. La gama de productos enumerada está diseñada para aplicaciones de compresión de gas acetileno y está destinada a su uso en sistemas de producción, procesamiento, suministro y sistemas de gas industrial relacionados.
Los modelos enumerados en esta página tienen una presión de escape de 2,5 MPa(G).
Los modelos enumerados cubren capacidades de desplazamiento desde 0,34 m³/min hasta 1,67 m³/min, incluidas varias configuraciones intermedias.
El modelo debe seleccionarse de acuerdo con el requisito real de flujo de acetileno, la condición de entrada, la presión de descarga, la capacidad de producción de gas ascendente y la demanda del proceso descendente.
Sí. Jinding fabrica equipos de producción de acetileno y equipos de compresión de gas relacionados. Dependiendo de los requisitos del proyecto, el compresor se puede considerar junto con generadores de acetileno, sistemas de purificación, secadores, equipos de monitoreo y otros equipos auxiliares.
Los modelos del rango de parámetros actual están listados con alimentación eléctrica de 380 V.
Sí. Las dimensiones generales y el peso del equipo varían según el modelo. Antes de la selección final del equipo se deben considerar el espacio de cimentación, el acceso para mantenimiento, las condiciones de elevación y la disposición de las tuberías.
La información recomendada incluye la capacidad de gas requerida, las condiciones de entrada, la presión de descarga requerida, los requisitos operativos, el suministro de energía y cualquier condición especial del proyecto. Esto permite a Jinding evaluar la aplicación y recomendar una configuración adecuada.
