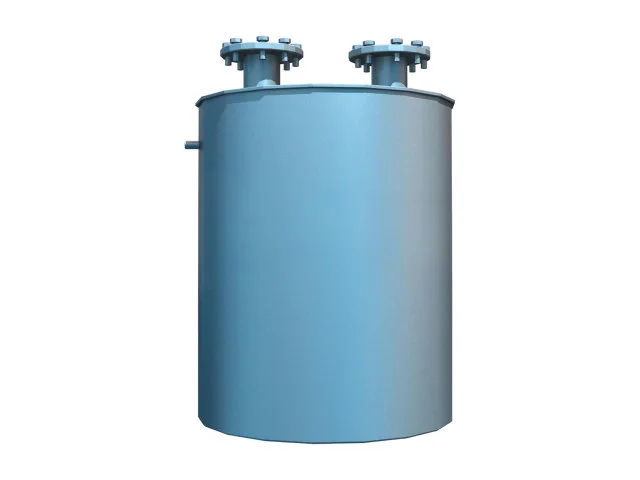

La disposición de sello de agua hacia adelante y hacia atrás se utiliza como parte del sistema de seguridad de la tubería. Los sellos de agua de seguridad se instalan en posiciones seleccionadas entre diferentes secciones del proceso para brindar separación y protección.
En condiciones normales de funcionamiento, el acetileno sigue la ruta de flujo de gas diseñada. Cuando ocurren condiciones anormales, el sello de agua proporciona una barrera adicional entre las secciones conectadas. Esta disposición puede ayudar a limitar la influencia de un incidente en el equipo adyacente y contribuye al diseño de seguridad general del sistema de acetileno.
Los sistemas de producción y procesamiento de acetileno pueden incluir equipos tanto de baja como de alta presión. Se puede instalar un sello de agua de seguridad entre diferentes secciones de presión para proporcionar una separación adicional del proceso. Si ocurre una condición anormal en un lado de la tubería, el propósito del arreglo es reducir la posibilidad de que esa condición afecte directamente al equipo del otro lado.
El proceso de acetileno conecta múltiples equipos a través de tuberías. Los sellos de agua introducen puntos de protección adicionales dentro de esta ruta. En lugar de depender únicamente del equipo conectado, el sistema de tuberías incluye una barrera de seguridad intermedia entre secciones de proceso seleccionadas.
En caso de un accidente que involucre equipos o tuberías ubicados detrás de un sello de agua de seguridad, la disposición puede proporcionar un cierto aislamiento y efecto retardante de llama.

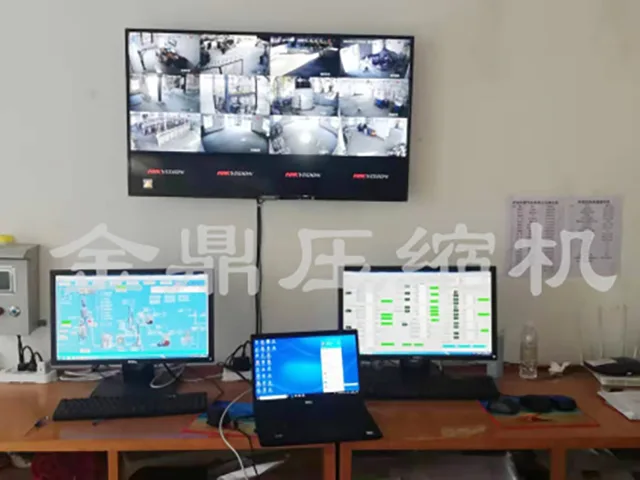

La disposición de sello de agua hacia adelante y hacia atrás funciona junto con otros componentes de seguridad utilizados en una planta de acetileno. Dependiendo del diseño del proceso, estos pueden incluir instrumentos de monitoreo de presión, válvulas de cierre, apagallamas, válvulas de seguridad, equipos de monitoreo automático y otros dispositivos de protección.
Una tubería continua de acetileno conecta las diferentes etapas del proceso de producción. Aunque cada máquina realiza una función separada, el movimiento del gas crea una conexión física entre el generador, el equipo de almacenamiento, el sistema de purificación, el equipo de secado, el compresor y la sección de llenado. Por este motivo, la protección de las tuberías merece la misma atención que la de los principales equipos de proceso.
La importancia de una disposición de sello de agua hacia adelante y hacia atrás se puede entender de varias maneras:
· Introduce una separación adicional entre los equipos conectados.
· Ayuda a aislar diferentes secciones de presión.
· Agrega un punto protector dentro de la tubería de acetileno.
· Puede ayudar a reducir la influencia de condiciones anormales en los equipos de proceso adyacentes.
· Respalda el diseño de seguridad del sistema completo de producción y manipulación de acetileno.

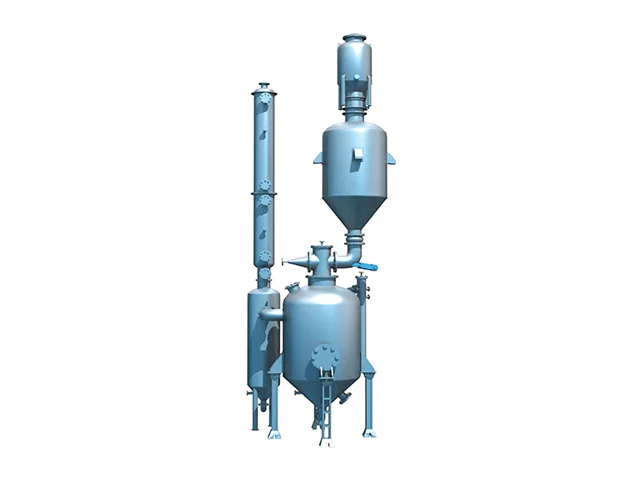

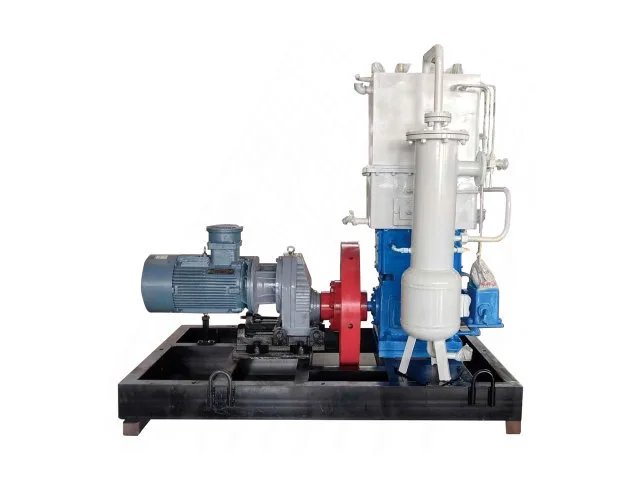

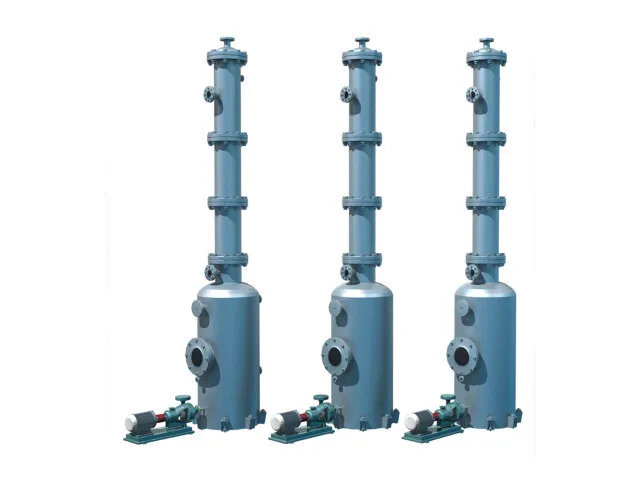

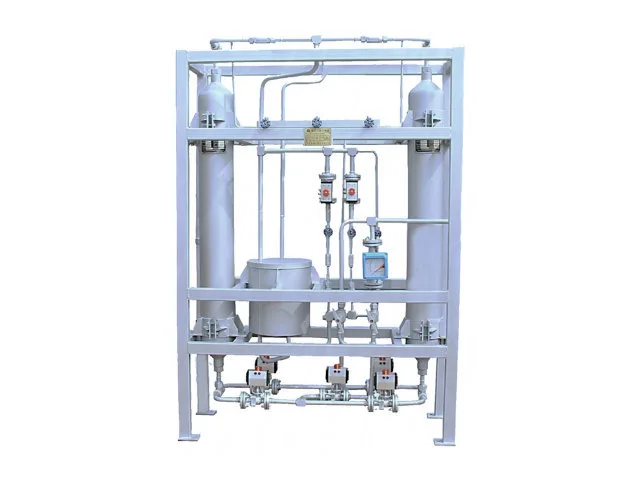

1. Generador de acetileno → 2. Tanque de agua de alto nivel → 3. Sello de agua de seguridad → 4. Recipiente de gas → 5. Sello de agua de seguridad → 6. Torre de purificación 1 → 7. Torre de purificación 2 → 8. Torre de neutralización → 9. Secador de baja presión → 10. Compresor de acetileno → 11. Separador de aceite y agua → 12. Tamiz molecular Secadora → 13. Sistema de llenado de acetileno
Después de generar acetileno, el gas pasa a través del equipo aguas arriba y pasa a través de un sello de agua de seguridad antes de ingresar al recipiente de gas. Se coloca otro sello de agua de seguridad antes de que el gas entre en el proceso de purificación posterior.
A partir de ahí, el acetileno continúa a través de la purificación, neutralización, secado a baja presión, compresión, separación, secado por tamiz molecular y finalmente el sistema de llenado.

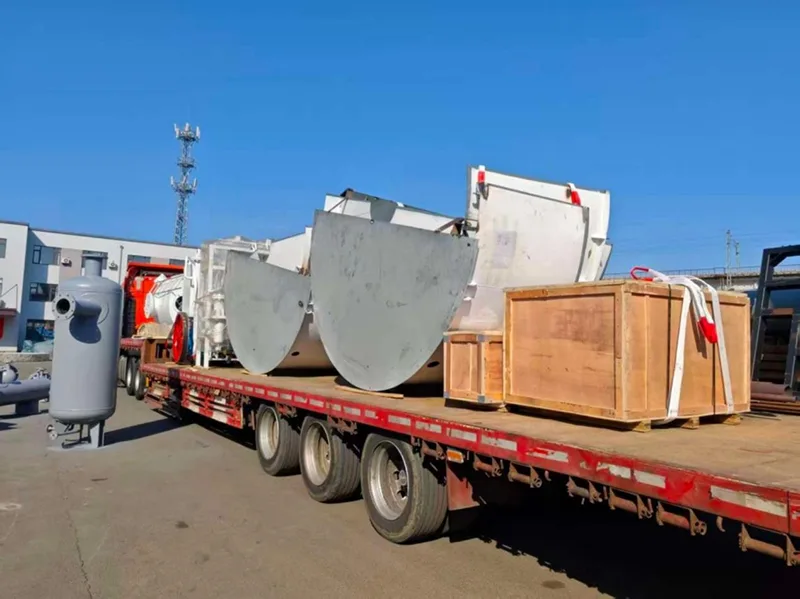

Jinding puede coordinar la preparación y entrega del equipo según el alcance del proyecto.
La base de fabricación de Jinding en Dandong respalda la producción y el suministro de compresores industriales y equipos de acetileno, lo que permite coordinar los equipos relacionados dentro de un acuerdo de suministro de proyectos más amplio.
¿Está planificando una nueva línea de producción de acetileno o actualizando una estación existente?
Envíe a Jinding el flujo de su proceso, los requisitos de producción y la información disponible sobre el sitio para analizar una disposición de sello de agua directa e inversa adecuada.
Jinding puede proporcionar asesoramiento técnico y soporte de equipos para proyectos de generación, purificación, secado, compresión, almacenamiento, llenado, monitoreo de seguridad y gases industriales relacionados de acetileno.
