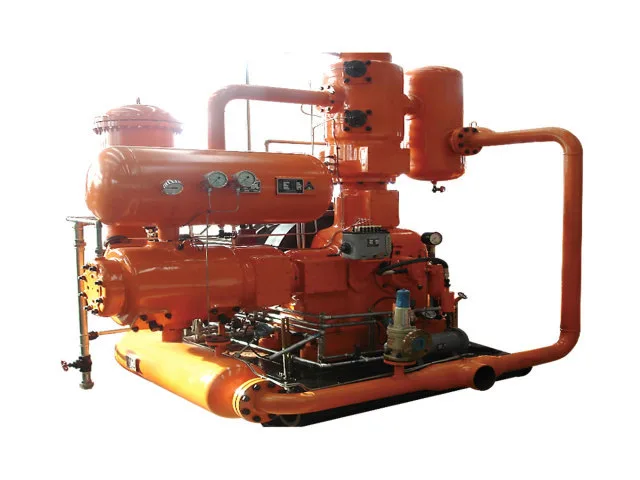

El compresor de pistón tipo L es un compresor alternativo desarrollado para el servicio de gas petroquímico. Su disposición mecánica utiliza un cuerpo de máquina integral, un cigüeñal de hierro dúctil y un sistema de lubricación positiva para los componentes de la transmisión. El pistón y la cruceta están conectados por una estructura roscada.
La serie se puede configurar para hasta dos etapas de compresión. Dependiendo del modelo seleccionado y del gas que se comprime, el cilindro puede funcionar con disposiciones sin aceite o lubricadas con aceite.
El cuerpo principal forma la base estructural del compresor. El cigüeñal, el mecanismo de biela y otros componentes móviles operan dentro de una estructura integrada de la máquina.
El cigüeñal está fabricado de hierro dúctil y transfiere el movimiento giratorio del motor al mecanismo de compresión alternativo.
El sistema de lubricación sirve a los componentes mecánicos implicados en el funcionamiento alternativo continuo y forma parte del sistema operativo normal del compresor.
Se utiliza una conexión roscada entre el pistón y la cruceta. Esto es parte de la disposición mecánica utilizada en la estructura del compresor tipo L y soporta el ensamblaje de los componentes alternativos.
El compresor de pistón tipo L está construido dentro del siguiente rango de diseño general:
· Carrera: 180–240 mm
· Velocidad: 420–590 r/min
· Tensión nominal del vástago del pistón: 42–68 kN
· Carga nominal del vástago del pistón: 42–68 kN
· Potencia motriz: 75–280 kW
· Etapas máximas de compresión: 2
· Principal campo de aplicación: Industria petroquímica
|
Modelo |
Presión de entrada |
Presión de salida |
Caudal volumétrico nominal |
Método de lubricación del cilindro |
Fuerza |
Velocidad |
|
L5.5W-135/2.5-6 |
0.25 |
0.6 |
135 |
Sin aceite |
280 |
490 |
|
L5.5W-20/18 |
Presión atmosférica |
1.8 |
20 |
Sin aceite |
200 |
490 |
|
L5.5W-30/0.04-8 |
0.004 |
0.8 |
30 |
Sin aceite |
200 |
490 |
|
L5.5W-21/1-40 |
0.1 |
4.0 |
21 |
Sin aceite |
200 |
490 |
|
4L-65/-0,4-0,7 |
-0.04 |
0.07 |
65 |
hay petroleo |
132 |
420 |
|
4LW-50/2.5-9 |
0.25 |
0.9 |
50 |
Sin aceite |
75 |
420 |
|
4LW-12/0,25-8 |
0.025 |
0.8 |
12 |
Sin aceite |
75 |
420 |
|
4LW-13/1.5-9 |
0.15 |
0.9 |
13 |
Sin aceite |
75 |
420 |
|
4LW-12/22 |
Presión atmosférica |
2.2 |
12 |
Sin aceite |
132 |
420 |
|
4LW-10.5/0.5-13 |
0.05 |
1.3 |
10.5 |
Sin aceite |
110 |
420 |
Los requisitos de compresión de hidrógeno pueden variar según el caudal, la presión del sistema y las condiciones del proceso aguas abajo. La selección del compresor debe basarse en los parámetros operativos reales del hidrógeno.
El gas de petróleo, los hidrocarburos ligeros, el gas rico y otros gases de proceso pueden requerir compresión durante la producción, transferencia o tratamiento del proceso.
El nitrógeno se puede comprimir para aplicaciones de transferencia de gas y suministro de procesos industriales.
El compresor tipo L se puede considerar para aplicaciones de procesos que involucran etileno o propileno, sujeto a la confirmación de la composición real del gas y los requisitos operativos.
La capacidad y el rango de presión disponibles también pueden respaldar proyectos de gas industrial que requieren una configuración de compresor alternativo.
Jinding fabrica compresores industriales y equipos de producción de acetileno desde 1995.
Su gama de productos de compresores incluye compresores de diafragma, compresores de pistón y compresores accionados por líquido. Las instalaciones de producción de la empresa abarcan mecanizado, montaje, soldadura, pintura, pruebas y desarrollo técnico.
Para proyectos de compresores de pistón tipo L, Jinding puede brindar soporte que cubre la selección de equipos, comunicación técnica, fabricación y servicio de seguimiento.
La serie está destinada a gases como hidrógeno, nitrógeno, gas de petróleo, gas de hidrocarburo ligero, etileno, propileno, gas rico y gas analítico. La selección final debe confirmarse de acuerdo con la composición real del gas y los requisitos del proceso.
El caudal volumétrico nominal más grande en la lista de modelos proporcionada es de 135 Nm³/min.
No. La mayoría de los modelos listados usan lubricación de cilindros sin aceite, mientras que el modelo 4L-65/-0.4-0.7 está listado con lubricación con aceite.
Sí. Varios modelos enumerados utilizan la presión atmosférica como condición de entrada.
Sí. El rango proporcionado incluye condiciones de succión de baja presión y un modelo con una presión de entrada de -0,04 MPa(G).
La presión de salida más alta indicada es 4,0 MPa(G).
La especificación de diseño básico permite hasta dos etapas de compresión.
Proporcione el medio gaseoso, la presión de entrada, la temperatura de entrada, la presión de salida, el flujo de gas requerido y cualquier requisito operativo especial.
