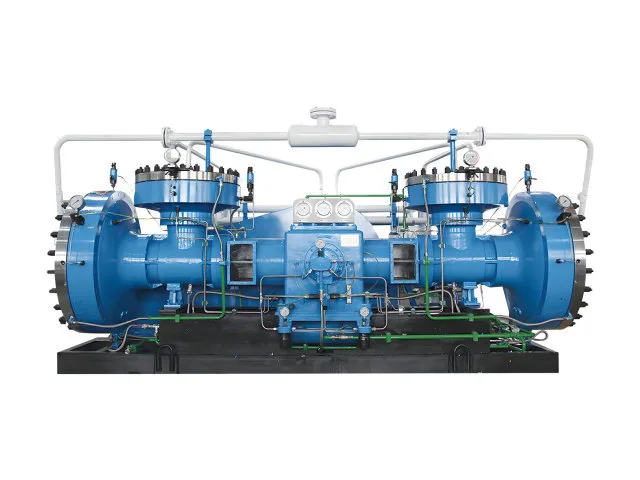

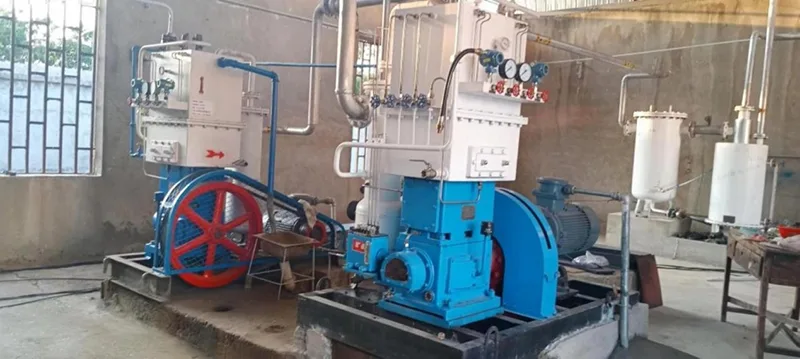

La separación de gases es una consideración importante al comprimir gases especiales o de alta pureza. En el compresor de membrana D, un diafragma separa el gas de proceso del lado hidráulico y de lubricación del compresor. La compresión del gas se produce mediante el movimiento del diafragma en lugar de mediante el contacto directo del pistón con la cámara de gas, lo que ayuda a evitar el contacto directo entre el gas de proceso y el aceite lubricante.
La principal característica estructural de un compresor de membrana es la separación entre el gas comprimido y el sistema de accionamiento hidráulico.
En un compresor de pistón convencional, el pistón funciona directamente dentro del cilindro de gas. Un compresor de membrana adopta un enfoque diferente. El diafragma forma una barrera entre la cámara de gas y el lado hidráulico. El diafragma se mueve bajo accionamiento hidráulico y transfiere el movimiento de compresión al gas sin requerir contacto directo entre el gas de proceso y el sistema de lubricación.
Esta disposición es particularmente relevante cuando el gas que se comprime debe mantenerse separado del sistema hidráulico o de aceite.
El D Membrane Compressor utiliza una disposición de compresión de dos etapas. En lugar de aplicar todo el aumento de presión en un paso de compresión, el gas pasa por dos etapas de compresión. Esta disposición permite que los modelos disponibles cubran diferentes combinaciones de presión de entrada, presión de salida y flujo de gas.
|
Modelo |
Presión de entrada MPa(G) |
Salida presión MPa(G) |
Nominal volumétrico tasa de flujo (Nm3/h) |
Fuerza (kilovatios) |
Velocidad (rpm) |
Dimensión L*An*Al(mm) |
|
GD-1000/15-220 |
1.5 |
22 |
1000 |
185 |
420 |
6800*3900*2300 |
|
GD-670/12-220 |
1.2 |
22 |
670 |
160 |
420 |
6800*3900*2300 |
|
GD-400/3-220 |
0.3 |
22 |
400 |
185 |
420 |
6500*4200*2500 |
|
GD-2710/9.6-16 |
0.4 |
13.5 |
2710 |
132 |
420 |
5000*3700*2500 |
|
GD-649/5.5-28 |
0.55 |
2.8 |
649 |
75 |
420 |
4500*3000*2000 |
|
GD-350/0.5-3 |
0.2 |
4.5 |
200 |
55 |
420 |
4500*3000*1800 |
|
GD-180/15 |
Atmosférico presión |
1.5 |
180 |
45 |
420 |
5000*3450*2500 |
|
GD-667/1.25-6 |
0,125 |
0,6 |
667 |
75 |
420 |
4200*3400*2500 |
|
GD-120/0.35-10 |
0.035 |
1.0 |
120 |
37 |
420 |
5070*3210*2500 |
|
GD-313/1-20 |
0.1 |
2.0 |
313 |
75 |
423 |
6800*3200*3700 |
|
GD-150/1.5-19 |
0,15 |
1.9 |
150 |
37 |
420 |
3040*2700*1540 |
|
GD-43/0.5-18.5 |
0,05 |
1,85 |
43 |
18.5 |
420 |
3100*2500*2200 |
|
GD-75/4 |
Atmosférico presión |
0,4 |
75 |
18.5 |
415 |
3040*2700*1470 |
|
GD-30/160 |
Atmosférico presión |
16 |
30 |
22 |
410 |
2800*1400*1400 |
|
GD-50/9-150 |
0,9 |
15 |
50 |
15 |
400 |
2500*1300*1300 |
|
GD-10/20 |
Atmosférico presión |
2.0 |
10 |
7.5 |
410 |
2800*1800*1600 |
|
GD-50/4-60 |
0,4 |
6.0 |
50 |
18.5 |
410 |
2900*1800*1600 |
|
GD-25/30-210 |
3.0 |
21 |
25 |
11 |
500 |
2000*1280*1500 |
|
GD-20/5-150 |
0,5 |
15 |
20 |
11 |
500 |
1600*900*1400 |
El compresor de membrana D se puede configurar para varias categorías de gases industriales y especiales:
Gases de alta pureza
Gases inertes
Gases inflamables y explosivos
Gases tóxicos
Otros gases especiales
Está diseñado para comprimir gases de alta pureza, inertes, inflamables, explosivos, tóxicos y otros gases especiales con diferentes caudales y requisitos de presión.
Un diafragma separa la cámara de gas de proceso del sistema hidráulico y de lubricación, minimizando el riesgo de contacto directo entre el gas y el aceite lubricante.
El gas de proceso está aislado del lado hidráulico y de lubricación mediante el diafragma. Por lo tanto, se describe con mayor precisión que el equipo utiliza compresión de gas separada por un diafragma en lugar de clasificar toda la máquina como libre de aceite.
La configuración de la Serie D especificada utiliza una disposición de compresión de dos etapas.
Los modelos enumerados cubren caudales nominales de 10 a 2710 Nm³/h.
Los modelos seleccionados en el rango listado tienen una presión de salida máxima de 22 MPa(G).
Sí. La configuración técnica especificada utiliza un sistema de refrigeración por agua circulante.
