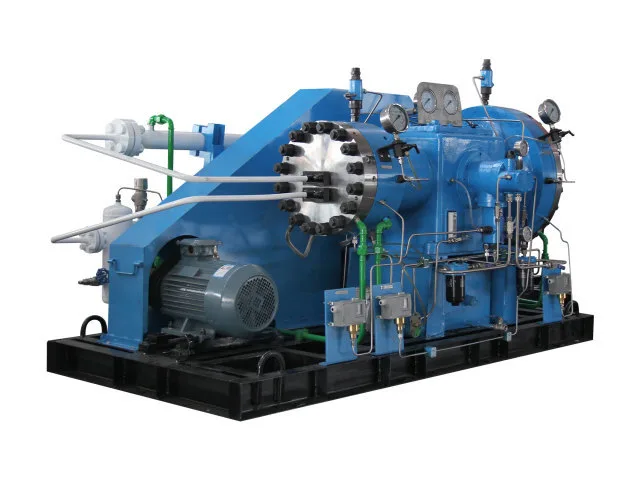

Compresor de membrana GD2

El compresor de membrana GD2 se centró en tareas de compresión de alta presión y flujo de gas relativamente bajo. Los modelos suministrados cubren capacidades de gas de 10 a 72 Nm³/h, con presiones de succión que van desde la presión atmosférica hasta 1,2 MPa y presiones de escape de hasta 15,7 MPa. Los diferentes modelos combinan el flujo, la presión de succión, la presión de escape y la potencia del motor de diferentes maneras, lo que permite adaptar el compresor al proceso real en lugar de seleccionarlo únicamente por la capacidad. Los medios especificados incluyen gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales.

Capacidad de GD2 y rango de presión de descarga

La serie GD2 es adecuada para tareas de compresión de gas que combinan requisitos de flujo moderados con aumentos sustanciales de presión.

Según las especificaciones enumeradas, la capacidad oscila entre 10 y 72 Nm³/h, mientras que las configuraciones seleccionadas alcanzan presiones de descarga de 14,7 a 15,7 MPa.

Este perfil operativo hace que valga la pena considerar la serie GD2 para aplicaciones que requieren suministro de gas a alta presión sin un gran rendimiento volumétrico. El modelo apropiado depende del caudal requerido, la presión de entrada, la presión de descarga objetivo y las propiedades del gas.

Cifras clave del rango

Caudal: 10–72 Nm³/h

Presión de escape máxima indicada: 15,7 MPa

Presión de succión: Atmosférica hasta 1,2 MPa en los modelos suministrados

Potencia del motor: 7,5–18,5 kW entre las configuraciones enumeradas

Velocidad indicada: 400–430 r/min para GD2-20/12

Industrias donde se puede aplicar GD2

Sistemas de gases industriales

El compresor de membrana GD2 se puede considerar para tareas dedicadas de compresión de gas y aumento de presión donde la capacidad requerida se encuentra dentro de su rango de 10 a 72 Nm³/h.

Procesos petroquímicos y químicos

Los gases especiales y los gases de proceso pueden requerir una compresión controlada antes de ingresar a otra etapa del proceso. La selección del modelo debe basarse en la composición real del gas y las condiciones de presión.

Aplicaciones electrónicas y de gases de alta pureza

Cuando la pureza del gas es un requisito de proceso importante, la compresión de membrana proporciona una configuración en la que el gas de proceso se separa del lado hidráulico y de lubricación del compresor.

Sistemas de gases de investigación y laboratorio

El rango de capacidad relativamente enfocado puede adaptarse a ciertas investigaciones, pruebas y sistemas de suministro de gas especializados donde la demanda de gas es menor pero se requiere un aumento sustancial de la presión.

Aplicaciones de gases especiales

Para gases inflamables, explosivos, tóxicos o especiales, la configuración del compresor debe revisarse de acuerdo con las propiedades del gas, la presión de funcionamiento, la temperatura, los requisitos de sellado y los requisitos de seguridad aplicables.

Fabricación y soporte técnico de Jinding

La selección de un compresor de membrana es sólo una parte de un proyecto de gas industrial. Jinding combina la fabricación de equipos con ingeniería y soporte posventa, lo que permite a los clientes obtener asistencia técnica más allá de la cotización inicial del equipo.

Su principal base de producción se encuentra en Dandong, Liaoning, China, con centros de ventas técnicas en Shenyang y Beijing.

Jinding cuenta con 203 empleados, incluidos 105 profesionales y técnicos, con una capacidad de producción anual de más de 500 compresores de diafragma.

Soporte de ingeniería antes y después de la entrega

Para un proyecto GD2, el soporte técnico puede cubrir:

1. Selección del compresor

2. Consulta técnica

3. Diseño de ingeniería

4. Fabricación y suministro de equipos

5. Instalación y puesta en marcha

6. Capacitación en operación y mantenimiento

7. Soporte técnico remoto o in situ

8. Inspección, mantenimiento y reparación

9. Suministro de repuestos

Las certificaciones de gestión y relacionadas con productos de Jinding incluyen ISO 9001, ISO 14001, ISO 45001, ISO 27001 y CE, junto con la calificación crediticia empresarial AAA y la certificación de servicio posventa de cinco estrellas.

Preguntas frecuentes

¿Cuál es el rango de flujo del compresor de membrana GD2?

Los modelos GD2 suministrados cubren caudales nominales de 10 a 72 Nm³/h.

¿Qué modelos GD2 alcanzan unos 15 MPa?

Hay varias configuraciones en este rango de presión. GD2-20/12–160, GD2-25/6–160, GD2-25/5–160 y GD2-25/4–160 están listados con una presión de escape de 15,7 MPa, mientras que GD2-10/150, GD2-20/5–150, GD2-25/1,5–150, GD2-35/12–150 y GD2-40/5–150 están listados en 14,7 MPa.

¿Puede GD2 comprimir gas a presión atmosférica?

Sí. Las configuraciones GD2-20/12, GD2-10/160 y GD2-10/150 suministradas especifican la presión de succión atmosférica.

¿Cómo afecta la presión de succión a la selección del modelo?

La presión de succión cambia el aumento de presión requerido por el compresor. Por lo tanto, se debe considerar junto con el flujo de gas y la presión de escape requerida al seleccionar un modelo GD2.

¿Qué gases puede soportar GD2?

La especificación suministrada enumera gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales. La compatibilidad y configuración finales dependen de las propiedades reales del gas y las condiciones de funcionamiento.

¿Qué potencias de motor están disponibles?

Los modelos GD2 suministrados incluyen configuraciones de motor de 7,5 kW, 15 kW y 18,5 kW.

¿Puede Jinding proporcionar una configuración personalizada?

Jinding puede revisar el medio del gas, el caudal, la presión de succión, la presión de escape y otras condiciones operativas para recomendar una configuración adecuada. Los requisitos no estándar se pueden discutir durante la selección técnica.
