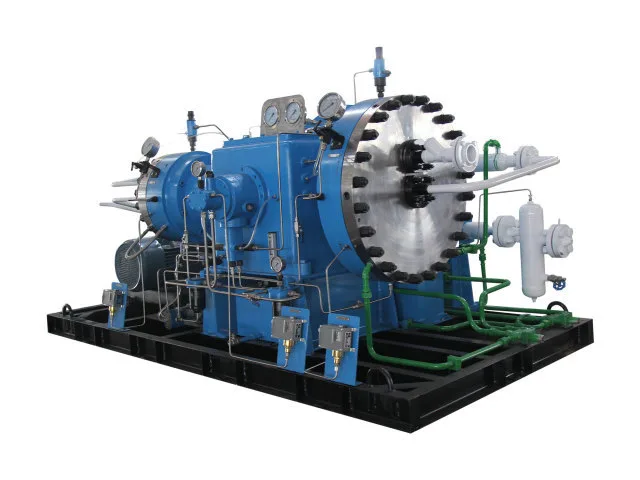

Compresor de membrana GD3

Nuestro compresor de membrana GD3 está desarrollado para proyectos donde los requisitos de presión y flujo de gas pueden variar significativamente de una aplicación a otra. Las configuraciones disponibles cubren condiciones de succión atmosférica y presurizada, mientras que los modelos seleccionados operan a presiones de descarga superiores a 15 MPa y hasta 35,3 MPa. En lugar de limitar el rango a una clase de presión fija, GD3 ofrece a los ingenieros múltiples combinaciones de flujo, presión de entrada y presión de salida para satisfacer los requisitos reales del proceso. Para consultas sobre proyectos, el modelo apropiado se puede determinar a partir de la capacidad de gas requerida y las condiciones de presión en lugar de basarse únicamente en el caudal.

Modelos de productos y parámetros principales.

Dónde encaja GD3 en los sistemas de gas industriales

El compresor de membrana GD3 se puede considerar para aplicaciones de gases industriales donde el proceso requiere una compresión controlada en diferentes niveles de presión.

Las posibles áreas de aplicación incluyen:

Procesamiento de gases industriales

La amplia gama de modelos permite considerar el compresor para tareas de refuerzo, transferencia y compresión de gas a mayor presión donde el punto de operación requerido se encuentra dentro de las configuraciones GD3 disponibles.

Procesos químicos y petroquímicos

Se pueden evaluar configuraciones que cubren presiones de succión altas y bajas para tareas de gas de proceso donde las condiciones de presión varían entre sistemas.

Sistemas de gas de alta pureza

La configuración GD3-60/11 suministrada incluye gases de alta pureza entre sus medios aplicables, junto con gases inertes, inflamables y explosivos, tóxicos y otros gases especiales.

Aplicaciones de gases especiales

Cuando el gas tiene requisitos particulares de pureza, seguridad o compatibilidad de materiales, la configuración final del compresor debe revisarse con respecto a la composición real del gas y las condiciones de operación en lugar de seleccionarse únicamente a partir del nombre del modelo.

GD3 Ingeniería, Fabricación y Soporte Técnico

Las configuraciones de compresores de diafragma específicas para proyectos requieren ingeniería, fabricación y soporte técnico coordinados. Jinding evalúa los requisitos de la aplicación durante la selección de equipos y los lleva a través de las etapas de fabricación y prueba para respaldar la implementación del proyecto.

Con sede en Dandong, Liaoning, China, Jinding integra mecanizado, montaje, soldadura, pintura, pruebas, I+D y servicio al cliente en su base de producción principal. Las instalaciones incluyen más de 100 máquinas de mecanizado y ensayo, un taller de mecanizado y montaje de 6.000 m², un taller de soldadura y pintura de 3.000 m² y un centro de I+D y atención al cliente de 2.600 m².

Los servicios técnicos cubren la selección de equipos, consulta técnica, diseño de ingeniería, fabricación y suministro, instalación y puesta en marcha, capacitación en operación y mantenimiento, soporte técnico remoto e in situ, inspección, reparación y suministro de repuestos.

Para proyectos de compresores de diafragma GD3, este soporte integrado ayuda a conectar la evaluación técnica inicial con la entrega del equipo y el servicio posterior. Los datos de la aplicación pueden informar las decisiones de configuración, mientras que la fabricación, las pruebas y la asistencia técnica respaldan el equipo durante la instalación y el funcionamiento.

Preguntas frecuentes

1. ¿Cuál es el rango de flujo del compresor de membrana GD3?

La lista de modelos GD3 suministrada cubre caudales de gas de 20 a 500 Nm³/h. El flujo exacto disponible depende de la combinación de presión de succión y escape seleccionada.

2. ¿Qué modelos GD3 alcanzan alrededor de 15 MPa?

Varias configuraciones alcanzan 15 MPa o más. Los ejemplos incluyen GD3-20/160 a 15,7 MPa, GD3-30/160 a 15,7 MPa, GD3-55/2 ～ 150 a 14,7 MPa, GD3-80/13 ～ 200 a 19,6 MPa y GD3-100/9-220 a 21,6 MPa.

3. ¿Puede GD3 comprimir gas a presión atmosférica?

Sí. Varios modelos enumerados utilizan una presión de succión de 1 atm, incluidos GD3-60/11, GD3-75/5, GD3-100/6, GD3-20/200, GD3-20/160, GD3-30/160 y varias otras configuraciones.

4. ¿Cómo afecta la presión de succión a la selección del modelo GD3?

La presión de succión es uno de los parámetros clave de selección. El rango incluye succión atmosférica, presiones positivas bajas, como 0,01 a 0,1 MPa, presiones de succión más altas, como 1,2 a 2,0 MPa, y configuraciones de hasta 5,0 MPa. Por lo tanto, las condiciones de succión requeridas deben proporcionarse junto con la presión de escape y el caudal objetivo.

5. ¿Qué gases puede manejar el GD3?

La especificación GD3-60/11 suministrada enumera gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales. Para un gas específico, los materiales humedecidos finales, los sellos y la configuración deben confirmarse con la composición del gas y las condiciones de operación.

6. ¿Qué potencias de motor están disponibles?

Los modelos GD3 suministrados presentan potencias de motor de 15, 18,5, 22, 30, 37 y 45 kW. La selección real del motor depende de la configuración del compresor y del punto de funcionamiento.

7. ¿Cuál es la presión de escape más alta indicada para GD3?

La presión de escape más alta en los datos del modelo suministrado es 35,3 MPa y aparece en GD3-70/35-360 y GD3-120/50-360.

Solicite selección y cotización del modelo GD3

Si conoce las condiciones de presión y flujo de gas requeridas, Jinding puede ayudar a reducir el rango GD3 a una configuración de compresor adecuada.

Envíe el medio gaseoso, el caudal, la presión de succión, la presión de escape y los requisitos operativos a Jinding para su revisión técnica, selección de modelos y cotización.
