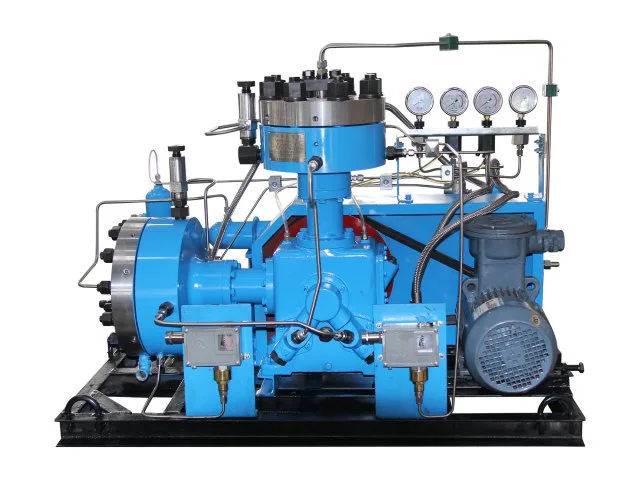

El compresor de diafragma GL0 está construido en torno a un requisito práctico: manejar volúmenes de gas relativamente pequeños bajo diferentes condiciones de presión. Algunos proyectos requieren sólo fracciones de un metro cúbico por hora, mientras que otros necesitan varios metros cúbicos por hora pero a una presión de descarga significativamente mayor. Por esta razón, los modelos de compresores de diafragma GL0 brindan múltiples combinaciones de flujo, presión de succión y presión de escape, lo que permite seleccionar el equipo de acuerdo con el proceso de gas real en lugar de simplemente elegir una capacidad estándar.
|
Modelo |
Medio comprimido |
Caudal volumétrico |
Presión de succión |
Presión de escape |
Velocidad |
Dimensiones generales |
Peso |
Motor eléctrico |
|
|
Potencia (kW) |
Voltaje(V) |
||||||||
|
GL0-0.3/100 |
Gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales |
0.3 |
1 atm |
9.8 |
400～430 |
1350×750×900 |
0.4 |
2.2 |
≈380 |
|
GL0-1/2,5~60 |
1 |
0.25 |
6 |
3 |
|||||
|
GL0-1/200 |
1 |
1 atm |
19.6 |
2.2 |
|||||
|
GL0-1/160 |
1 |
1 atm |
15.7 |
2.2 |
|||||
|
GL0-3/8 |
0,07~1,2 |
1 atm |
0.8 |
2.2 |
|||||
|
GL0-1.3/1.2~160 |
1.3 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-1.3/6.5~100 |
1.3 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-1,5/6,5~100 |
1.5 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-1.5/5~100 |
1.5 |
0.5 |
9.8 |
2.2 |
|||||
|
GL0-1.6/12 |
1.6 |
1 atm |
1.2 |
2.2 |
|||||
|
GL0-1.6/1.2~160 |
1.6 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-2/1.2~160 |
2 |
0.12 |
15.7 |
2.2 |
|||||
|
GL0-2/6,5~100 |
2 |
0.65 |
9.8 |
2.2 |
|||||
|
GL0-2/10~140 |
2 |
1.0 |
13.7 |
2.2 |
|||||
|
GL0-2/12～160 |
2 |
1.2 |
15.7 |
2.2 |
|||||
|
GL0-2/13～200 |
2 |
1.3 |
19.6 |
3 |
|||||
|
GL0-2/12 |
2 |
1 atm |
1.2 |
2.2 |
|||||
|
GL0-2/2~80 |
2 |
0.2 |
8 |
3 |
|||||
|
GL0-2.8/8~400 |
2.8 |
0.8 |
39.2 |
3 |
|||||
|
GL0-3/2～150 |
3 |
0.2 |
14.7 |
3 |
|||||
|
GL0-5/6~160 |
5 |
0.6 |
15.7 |
2.2 |
|||||
Para muchos proyectos de gas especializados, comprar un compresor más grande simplemente porque la presión de descarga es alta puede generar costos de equipo y requisitos de instalación innecesarios.
La serie de compresores de diafragma GL0 aborda un escenario de adquisición diferente.
Proporciona capacidades de flujo relativamente pequeñas al tiempo que mantiene la capacidad de manejar altas presiones de descarga. Por ejemplo, la configuración GL0-2.8/8 ～ 400 combina un caudal nominal de 2,8 Nm³/h con una presión de escape de 39,2 MPa.
Este tipo de configuración es particularmente relevante cuando el requerimiento de gas es limitado en volumen pero exigente en presión.
El modelo GL0-0.3/100 listado tiene unas dimensiones totales de 1350 × 750 × 900 mm y un peso de aproximadamente 0,4 t, lo que ilustra el posicionamiento compacto de la serie.
Otros modelos también están diseñados con capacidades de manejo de gas relativamente pequeñas.
Para los compradores que trabajan con espacio de instalación limitado, sistemas piloto o equipos de gas especializados, la huella del compresor puede ser una consideración de compra importante junto con la presión y el flujo.
|
Comprador o Solicitud |
Por qué la serie GL0 puede ser adecuada |
|
Empresas de gases especiales |
Compresión de pequeño volumen con diferentes requisitos de presión |
|
Laboratorios |
Rango de capacidad adecuado para sistemas de gas experimentales y de investigación. |
|
Institutos de investigación |
Condiciones operativas flexibles para proyectos de gas especializados |
|
Sistemas de llenado de gas |
Configuraciones de alta presión para requisitos de llenado seleccionados |
|
Empresas químicas |
Compresión de gases de proceso o especiales sujetos a evaluación media |
|
Usuarios de gas de alta pureza |
La separación del diafragma ayuda a evitar el contacto directo entre el medio comprimido y el aceite lubricante. |
|
Plantas Piloto |
Rango de capacidad adecuado para el desarrollo de procesos a pequeña escala |
|
Integradores de equipos |
Configuraciones de compresores compactos para integración en sistemas de gas especializados |
Nuestro compresor de diafragma GL0 incluye muchas combinaciones de presión diferentes porque la selección del compresor debe comenzar con las condiciones de funcionamiento reales.
1. Presión de succión
2. Temperatura de succión
3. Presión de escape requerida
4. Caudal volumétrico requerido
5. Medio de gas comprimido
6. Requisitos operativos específicos del proyecto
Cuando el gas sea un medio especial, también se deberá indicar su composición y propiedades físicas y químicas relevantes.
Esta información permite evaluar la configuración del compresor según la aplicación real en lugar de seleccionar el equipo basándose únicamente en un número de modelo.
Los modelos GL0 listados cubren caudales volumétricos de 0,3 Nm³/h a 5 Nm³/h.
La presión de escape más alta indicada es 39,2 MPa, disponible en el modelo GL0-2.8/8 ～ 400.
La serie GL0 está posicionada principalmente para la compresión de gas de volumen relativamente pequeño. Los compradores que requieran caudales significativamente más altos pueden considerar otras series de compresores de diafragma según sus requisitos operativos.
La serie se puede evaluar para gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales.
Sí. Varias configuraciones enumeradas utilizan la presión atmosférica como condición de succión.
Proporcione el medio comprimido, la presión de succión, la temperatura de succión, la presión de escape requerida, el caudal requerido y los requisitos de uso relevantes. Para gases especiales, también se debe proporcionar información sobre composición y propiedades físicas y químicas.
