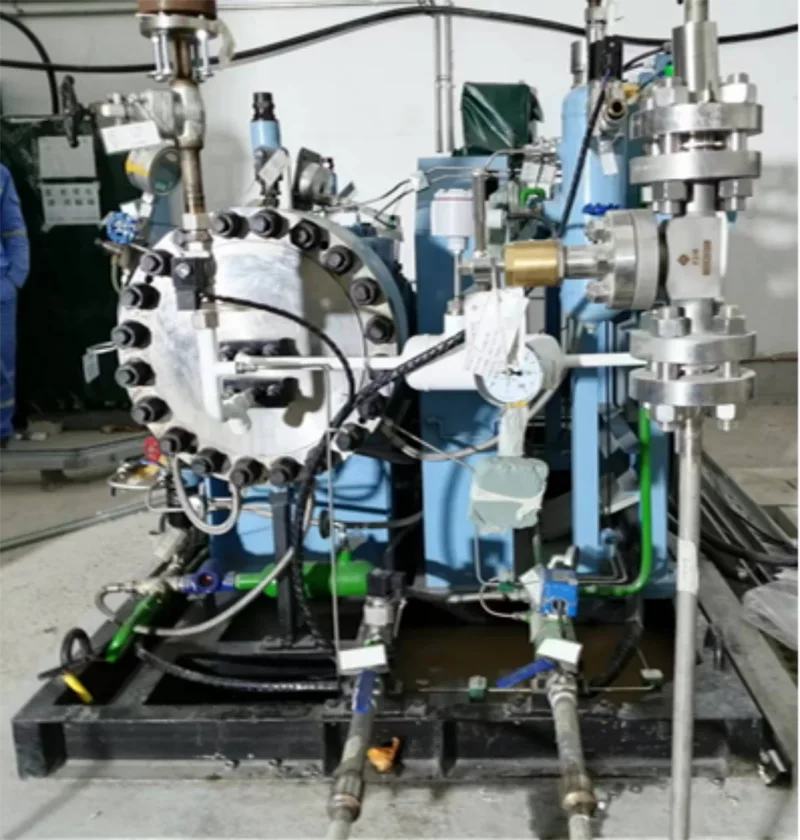

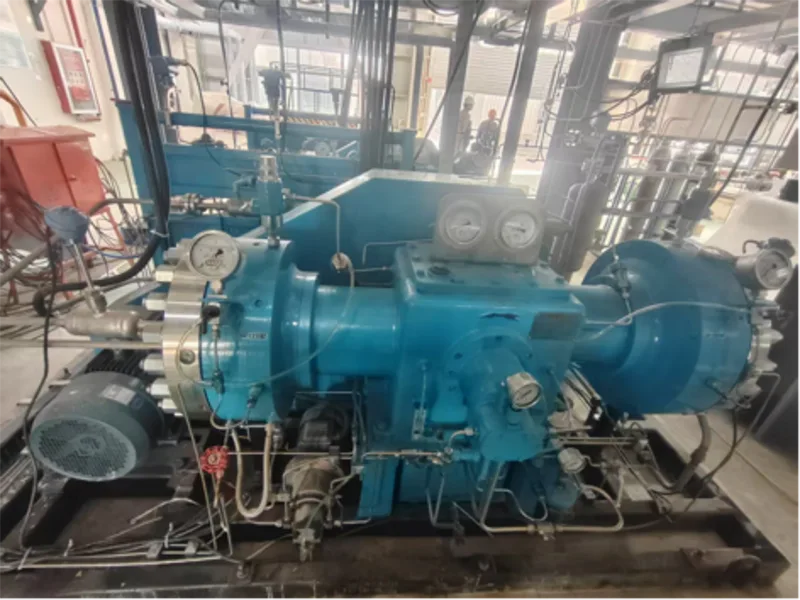

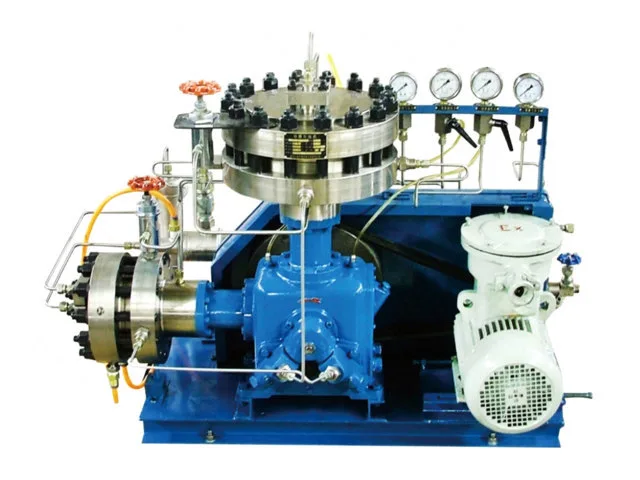

El compresor de diafragma L ofrece múltiples configuraciones para aplicaciones con requisitos operativos muy diferentes. Desde sistemas de bajo flujo que requieren compresión controlada de alta presión hasta aplicaciones de gas industrial más grandes con un rendimiento sustancialmente mayor, la selección del modelo se basa en la relación entre las condiciones de entrada, la presión de salida requerida, el caudal y el medio comprimido. La serie se puede configurar para gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales.
Un compresor de diafragma utilizado en un laboratorio o sistema de investigación no tiene los mismos requisitos de capacidad que uno instalado en un proceso de producción de gas industrial. El compresor de diafragma L cubre ambos extremos de este rango.
Hay configuraciones más pequeñas disponibles para aplicaciones donde el consumo de gas es limitado pero los requisitos de presión siguen siendo importantes. Otros modelos proporcionan caudales significativamente más altos para sistemas de manejo de gas y procesos industriales más grandes.
Con un rango de flujo de volumen nominal de 0,3 Nm³/h a 2000 Nm³/h, la Serie L permite a los compradores seleccionar equipos de acuerdo con la escala real de su sistema de gas en lugar de elegir un compresor basándose únicamente en la presión.
Este amplio rango de capacidad hace que la serie sea adecuada para proyectos que difieren sustancialmente en el consumo de gas, el ciclo operativo y el tamaño del sistema.
|
Modelo |
Presión de entrada |
Presión de salida |
Flujo volumétrico nominal |
Fuerza |
Velocidad |
Dimensiones generales |
|
GL-100/3-200 |
0.3 |
20 |
100 |
45 |
420 |
4300X2800X2400 |
|
GL-90/3-150 |
0.3 |
15 |
90 |
37 |
420 |
4300X2800X2400 |
|
GL-200/16-200 |
1.6 |
20 |
200 |
55 |
420 |
3690X2390X2700 |
|
GL-2000/30-35 |
3.0 |
3.5 |
2000 |
55 |
400 |
3600X2500X2300 |
|
GL-3/1-150 |
0.1 |
15 |
3 |
3.0 |
400 |
1500X1550X1400 |
|
GL-0.6/5-200 |
0.5 |
20 |
0.6 |
3.0 |
400 |
1500X1550X1400 |
|
GL-1.35/20 |
Presión atmosférica |
2.0 |
1.35 |
2.2 |
400 |
1600X900X1500 |
|
GL-10/5-150 |
0.5 |
15 |
10 |
2.2 |
400 |
1200X720X850 |
|
GL-0.3/60 |
Presión atmosférica |
6.0 |
0.3 |
2.2 |
410 |
1200X720X850 |
|
GL-5/15-320 |
1.5 |
32 |
5 |
4 |
410 |
1210X650X833 |
|
GL-330/7-26 |
0.7 |
2.6 |
330 |
45 |
400 |
3600X1600X2200 |
|
GL-0.6/25 |
Presión atmosférica |
2.5 |
0.6 |
2.2 |
400 |
1250X800X900 |
|
GL-40/200 |
Presión atmosférica |
20 |
40 |
37 |
400 |
3400X1600X1900 |
|
GL-240/20-200 |
2.0 |
20 |
240 |
55 |
400 |
3400X1900X2200 |
|
GL-300/5-300 |
0.5 |
30 |
300 |
55 |
400 |
3450X1450X2400 |
|
GL-1/30 |
Presión atmosférica |
3.0 |
1.0 |
2.2 |
400 |
1250X800X900 |
|
Escala de aplicación |
Requisito de capacidad típico |
Escenario de adquisiciones adecuado |
|
Sistemas de bajo flujo |
Aproximadamente 0,3–10 Nm³/h |
Sistemas de laboratorio, proyectos de investigación, pruebas de gases especiales y manipulación de gases de pequeño volumen. |
|
Sistemas de capacidad media |
Aproximadamente 40–330 Nm³/h |
Suministro de gases especiales, sistemas piloto, manejo de gases de proceso y aplicaciones industriales de mediana escala. |
|
Sistemas de mayor rendimiento |
Hasta 2000 Nm³/h |
Sistemas de gas industrial, procesos de producción y grandes proyectos de ingeniería. |
El modelo real siempre debe seleccionarse de acuerdo con las condiciones de funcionamiento completas. El caudal es sólo una parte de la selección del compresor y debe evaluarse junto con los requisitos de presión y medio del gas.
La amplia gama de modelos de la Serie L disponibles permite que la misma familia de productos admita sistemas de gas con condiciones operativas muy diferentes.
La configuración correcta depende de cómo estos factores trabajan juntos:
Medio comprimido → Condición de entrada → Flujo requerido → Presión de salida requerida → Requisito de uso real
Este proceso de selección ayuda a garantizar que el compresor se adapte al sistema de gas en lugar de simplemente seleccionarlo de la capacidad estándar más cercana.
El compresor de diafragma L cuenta con el respaldo de la capacidad de fabricación e ingeniería de Jinding en equipos de compresión de gas industrial.
Liaoning Jinding Technology Development Co., Ltd. se ha especializado en compresores industriales y equipos de producción de acetileno desde 1995. Su base de fabricación integra mecanizado, montaje, soldadura, pintura, pruebas, investigación y desarrollo y servicio al cliente.
Con equipos dedicados de fabricación y prueba, personal técnico y experiencia en aplicaciones de ingeniería y gases industriales, Jinding brinda soporte más allá del suministro de equipos estándar.
Los modelos de la Serie L enumerados cubren caudales volumétricos nominales desde 0,3 Nm³/h hasta 2000 Nm³/h.
La presión de salida más alta que se muestra en los modelos listados es 32 MPa, dependiendo de la configuración del compresor seleccionada.
Sí. Los modelos disponibles incluyen configuraciones de muy bajo flujo para sistemas más pequeños, así como modelos con capacidades de hasta 2000 Nm³/h para aplicaciones de mayor rendimiento.
La serie se puede configurar para gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales, sujeto a la evaluación técnica del medio real y las condiciones de operación.
El modelo debe seleccionarse según el medio comprimido, la presión de entrada, la temperatura de entrada, la presión de salida requerida, el caudal volumétrico y los requisitos de uso específicos.
Para medios especiales, los clientes deben proporcionar la composición del gas y los datos de propiedades físicas y químicas relevantes para la evaluación técnica.
Sí. El soporte técnico puede incluir selección de equipos, consultas de ingeniería, orientación sobre instalación y puesta en servicio, capacitación, soporte remoto, servicio in situ, mantenimiento, reparación y suministro de repuestos según los requisitos del proyecto.
Envíe a Jinding su medio comprimido, presión de entrada, temperatura de entrada, presión de salida requerida y caudal requerido. Para gases especiales, proporcione también la composición del gas y las propiedades físicas y químicas relevantes para que se pueda evaluar la configuración adecuada del compresor de diafragma L.
