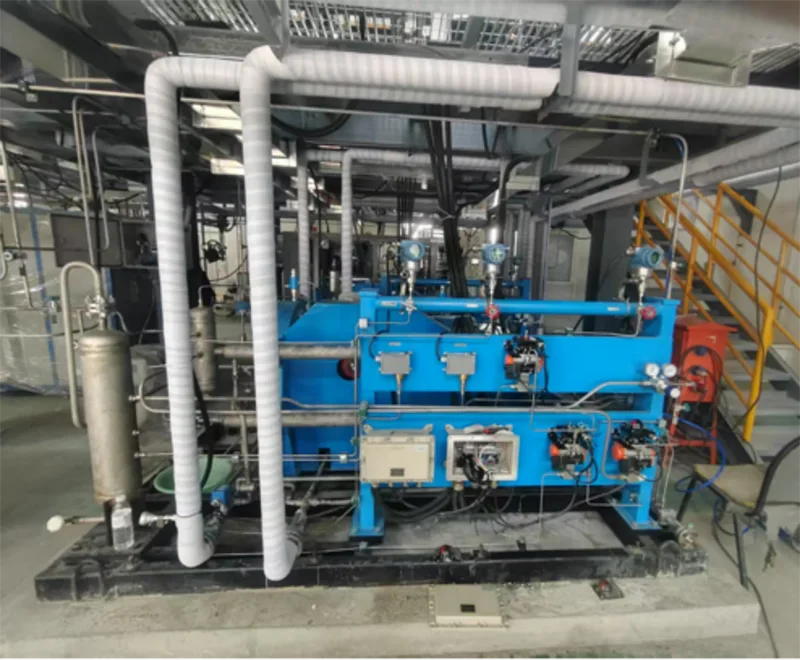

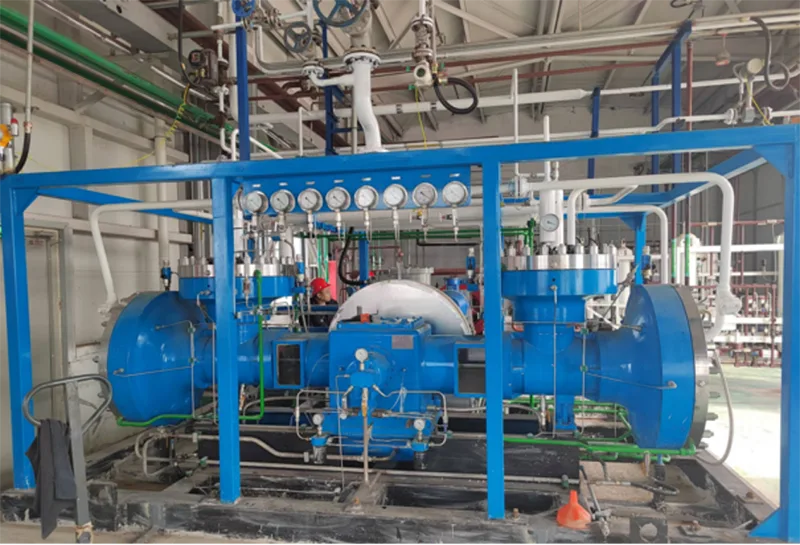

Compresor de diafragma GL4

El compresor de diafragma GL4 combina una disposición mecánica en forma de L con tecnología de separación de gas de diafragma. El mecanismo de manivela impulsado por motor transfiere presión hidráulica al diafragma, lo que permite que el gas se comprima dentro de una cámara sellada sin contacto directo con el aceite lubricante. En comparación con las disposiciones de compresión alternativa convencionales, la configuración en forma de L proporciona un mejor equilibrio de potencia y un funcionamiento más suave, lo que hace que el compresor sea adecuado para la compresión continua de gas industrial donde la estabilidad operativa y la limpieza del gas son importantes.

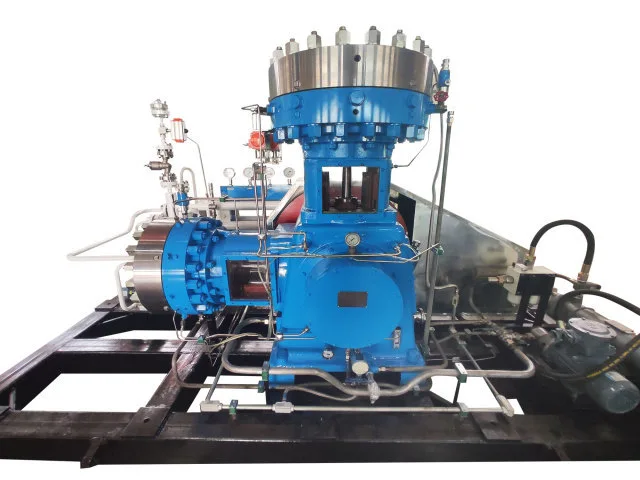

Estructura en forma de L para una compresión estable

La principal característica estructural del compresor de diafragma GL4 es su disposición de cilindros en forma de L. Esta configuración combina las características operativas de las estructuras verticales y horizontales y ayuda a mejorar el equilibrio mecánico durante la operación alternativa.

Para los usuarios industriales, esto significa que el compresor se construye en torno a algo más que requisitos de presión y flujo. Al seleccionar la serie GL4 para un sistema de compresión de gas también se consideran un movimiento estable, una carga mecánica equilibrada y un funcionamiento más suave.

Diseño de compresión de dos etapas

La serie GL4 utiliza una estructura de compresión de dos etapas. El gas se comprime progresivamente en lugar de completar todo el aumento de presión en una sola etapa de compresión.

Esta disposición admite aplicaciones en las que los requisitos de presión y las características del gas deben considerarse juntos. La configuración final se puede seleccionar según la presión de succión, la presión de descarga, el flujo volumétrico requerido, el medio gaseoso y las condiciones de operación.

Cómo funciona el GL4

El motor eléctrico impulsa el cigüeñal a través del sistema de transmisión. El cigüeñal convierte el movimiento giratorio en el movimiento alternativo del pistón dentro del cilindro de aceite hidráulico.

A medida que el pistón se mueve, el aceite hidráulico transfiere presión al diafragma, lo que hace que se mueva hacia adelante y hacia atrás. El movimiento del diafragma cambia el volumen de la cámara de gas. Durante la carrera de succión, el gas ingresa a través de la válvula de entrada. Durante la carrera de compresión, el volumen de la cámara disminuye y la presión del gas aumenta. Una vez que se alcanza la presión requerida, la válvula de descarga se abre y el gas comprimido sale de la cámara.

Un sistema de aceite de compensación mantiene el volumen de aceite hidráulico requerido durante el funcionamiento. El exceso de aceite se regula y retorna a través del sistema de control de presión, lo que permite que el diafragma funcione contra la culata del cilindro según sea necesario durante el ciclo de compresión.

Cámara de compresión de gas sin aceite

El gas comprimido está físicamente separado del aceite hidráulico por el diafragma.

Esta separación es una de las principales razones por las que los compresores de diafragma se utilizan para gases que no toleran la contaminación del aceite lubricante. El gas de proceso permanece dentro de la cámara de compresión sellada y no entra en contacto directo con los componentes de accionamiento lubricados.

La cámara del cilindro cerrada también admite un rendimiento de sellado confiable, lo cual es particularmente importante cuando se manejan gases de alta pureza, gases tóxicos, gases inflamables, gases corrosivos y otros medios especiales.

Gases comprimidos adecuados

El compresor de diafragma GL4 se puede configurar para aplicaciones que involucran:

· Gases de alta pureza

· Gases inertes

· Gases inflamables y explosivos

· Gases tóxicos y nocivos

· Gases corrosivos

· Gases raros y valiosos

· Otros gases industriales especiales

Configuración operativa principal

Aplicaciones para sistemas de gas industriales

Soporte Técnico desde la Selección hasta la Operación

Jinding brinda soporte técnico durante todo el proceso de suministro de equipos, incluida la selección de compresores, consultas de ingeniería, fabricación de equipos, soporte de instalación y puesta en marcha, capacitación en operación y mantenimiento, asistencia técnica remota, servicio in situ, mantenimiento de equipos, reparación y suministro de repuestos.

Para proyectos industriales internacionales, el equipo técnico puede comunicarse con los clientes de forma remota durante la selección y operación del equipo.

Preguntas frecuentes

¿Cuál es la principal diferencia entre el compresor de diafragma GL4 y un compresor convencional?

La principal diferencia es que el diafragma separa el gas comprimido del sistema de accionamiento hidráulico lubricado. El gas no entra en contacto directo con el aceite lubricante durante la compresión.

¿Por qué la serie GL4 utiliza una estructura en forma de L?

La disposición de cilindros en forma de L está diseñada para mejorar el equilibrio de potencia y la suavidad de funcionamiento combinando características de las disposiciones de compresores verticales y horizontales.

¿Es la serie GL4 adecuada para gases inflamables o tóxicos?

Puede configurarse para gases inflamables, explosivos, tóxicos y otros gases especiales. La configuración real del compresor debe determinarse según las propiedades específicas del gas y las condiciones de funcionamiento.

¿La serie GL4 utiliza refrigeración por agua?

Sí. El método de enfriamiento estándar proporcionado para esta serie es el enfriamiento por agua circulante.

¿Puede Jinding proporcionar soporte técnico después de la entrega?

Sí. Jinding brinda consulta técnica, soporte remoto, asistencia de mantenimiento, capacitación, servicio técnico in situ cuando sea necesario, reparación de equipos y soporte de repuestos.
