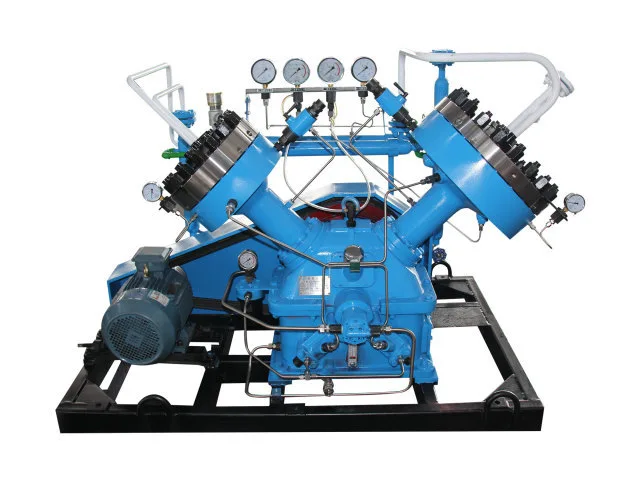

Compresor de diafragma GV1

El compresor de diafragma GV1 está diseñado para proyectos de compresión de gas donde la selección del equipo depende de las condiciones operativas en lugar de la capacidad máxima. Su gama de modelos cubre requisitos de flujo, desde el manejo de gases de pequeño volumen hasta aplicaciones seleccionadas de mayor capacidad, al tiempo que ofrece múltiples combinaciones de presión de succión y descarga. El diafragma aísla el gas de proceso de la sección de accionamiento hidráulico, lo que permite a los compresores GV1 manejar gases de alta pureza, inertes, inflamables, tóxicos y otros gases especiales en aplicaciones donde el flujo controlado y la igualación de presión son importantes.

Adaptación de la capacidad de flujo a los requisitos operativos

Muchas aplicaciones requieren un flujo de gas relativamente limitado pero exigen una presión de descarga específica. Aquí es donde la serie de compresores de diafragma GV1 ofrece una gama de selección práctica.

Los modelos GV1 parten de 5 Nm³/h y cubren numerosas combinaciones de caudal y presión. Dependiendo de la configuración, la serie puede admitir aplicaciones que requieren presiones de descarga desde niveles relativamente bajos hasta compresión de gas a alta presión.

Esto hace que GV1 sea particularmente relevante para proyectos donde el requisito clave de compra no es simplemente la capacidad del compresor, sino la relación correcta entre:

Flujo de gas · presión de succión · presión de descarga · medio gaseoso · requerimiento de energía

Adaptación a diferentes condiciones de presión de entrada

La gama del compresor de diafragma GV1 incluye configuraciones para entrada de gas a presión atmosférica, así como fuentes de gas presurizadas.

Hay modelos seleccionados disponibles para diferentes condiciones de succión, incluidas aplicaciones de presión muy baja y presión de entrada más alta. El rango de presión de descarga también proporciona flexibilidad para la transferencia de gas, la compresión de procesos, la preparación del almacenamiento y otros sistemas especializados.

Para los compradores, esto significa que el compresor se puede seleccionar en función del proceso real en lugar de forzar el proceso a adaptarse a una gama limitada de equipos.

Modelo de producto y parámetros principales.

Diseñado para aplicaciones de gas de bajo flujo

La serie GV1 es particularmente adecuada para proyectos donde el tamaño del compresor debe permanecer proporcional al consumo real de gas.

En lugar de instalar una máquina de mayor capacidad para un requisito de flujo de gas relativamente pequeño, los compradores pueden seleccionar un modelo según el punto de operación requerido.

Esto puede ser particularmente relevante para:

La selección comienza con el punto de operación

Para el compresor de diafragma GV1, la selección del modelo debe comenzar con las condiciones reales de operación del gas.

Antes de recomendar una configuración, Jinding requiere información sobre la presión y temperatura de entrada, la presión de descarga requerida, el caudal volumétrico requerido, el gas comprimido y otros requisitos de la aplicación.

Para aplicaciones de gases especiales, también se deben proporcionar los datos disponibles de composición y propiedades físicas y químicas.

Esta información permite evaluar la configuración del compresor en torno al punto de funcionamiento real en lugar de seleccionar el equipo basándose únicamente en un número de modelo nominal.

Preguntas frecuentes

¿Cuál es el principal rango de aplicación del compresor de diafragma GV1?

GV1 es particularmente adecuado para aplicaciones que requieren flujo de gas controlado, ajuste de presión flexible y compresión de diafragma para gases industriales o especializados.

¿Cuál es el rango de flujo de los modelos GV1 enumerados?

Los modelos enumerados cubren caudales desde 5 Nm³/h hasta 180 Nm³/h.

¿Se puede utilizar GV1 para la compresión de gas a alta presión?

Sí. Los modelos GV1 seleccionados ofrecen configuraciones de alta presión de descarga, incluidos modelos que alcanzan aproximadamente 24,5 MPa según los parámetros del producto proporcionados.

¿GV1 es adecuado para sistemas de gas pequeños?

Sí. Muchos modelos GV1 están configurados para caudales de gas relativamente bajos y requisitos modestos de potencia del motor, lo que hace que la serie sea adecuada para sistemas de compresión de gas más pequeños y especializados.

¿Qué gases puede manejar el compresor de diafragma GV1?

Dependiendo de la configuración, el compresor se puede utilizar para gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales.

¿Qué debo proporcionar antes de solicitar un presupuesto?

Proporcione el medio gaseoso, la presión de entrada, la temperatura de entrada, la presión de descarga requerida, el caudal volumétrico requerido y los requisitos de la aplicación. Para gases especiales, también se debe proporcionar información sobre la composición y las propiedades físicas y químicas disponibles.
