En la compresión especial de gases, la preocupación clave no es sólo la presión de salida requerida. La contaminación del gas, las fugas, la fatiga del diafragma, el desgaste de las válvulas y la estabilidad del sistema hidráulico pueden afectar directamente la producción. El compresor de diafragma GV3 aborda estos requisitos operativos mediante el aislamiento del diafragma, una cámara de compresión cerrada, una cavidad de membrana optimizada y una estación de bombeo de aceite independiente. La estructura en forma de V también proporciona una disposición compacta para instalación y mantenimiento industrial.
Para gases tóxicos, inflamables, explosivos o corrosivos, la contención efectiva del gas es una consideración importante en la selección del compresor.
El compresor de diafragma GV3 utiliza un diafragma entre la cámara de gas y el sistema de accionamiento hidráulico. La culata y el diafragma forman la cámara de compresión, separando el gas de proceso del cilindro de aceite y el cárter durante el funcionamiento normal.
El diafragma actúa como elemento de sellado móvil entre los lados de gas e hidráulico. Este diseño ayuda a limitar el contacto directo entre el gas de proceso y el sistema de accionamiento mecánico. La selección final del material y las disposiciones de sellado deben evaluarse según la composición del gas, la presión de funcionamiento, la temperatura y la compatibilidad química.
El GV3 utiliza un perfil de cavidad de diafragma optimizado diseñado para adaptarse al movimiento alternativo del diafragma y respaldar la eficiencia volumétrica. La geometría de la cavidad influye en el flujo de gas dentro de la cámara de compresión y en las condiciones operativas del diafragma.
La vida útil del diafragma y de la válvula de gas depende de las condiciones operativas reales, incluida la composición del gas, la relación de presión, la temperatura, la frecuencia de funcionamiento y las horas de funcionamiento acumuladas. La selección correcta del modelo, el funcionamiento dentro de los límites especificados y el mantenimiento regular son importantes para el rendimiento a largo plazo.

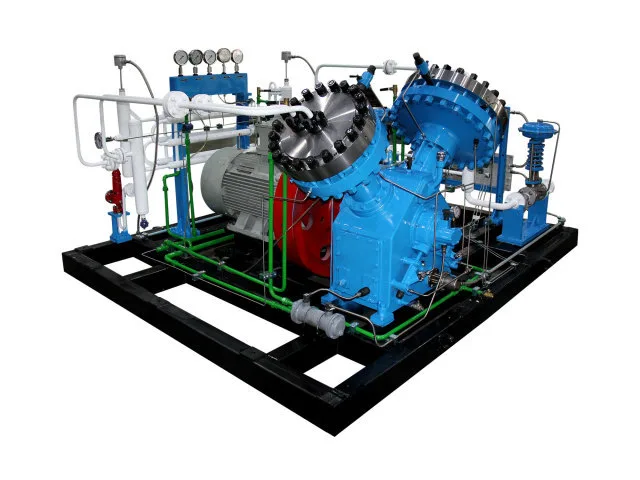

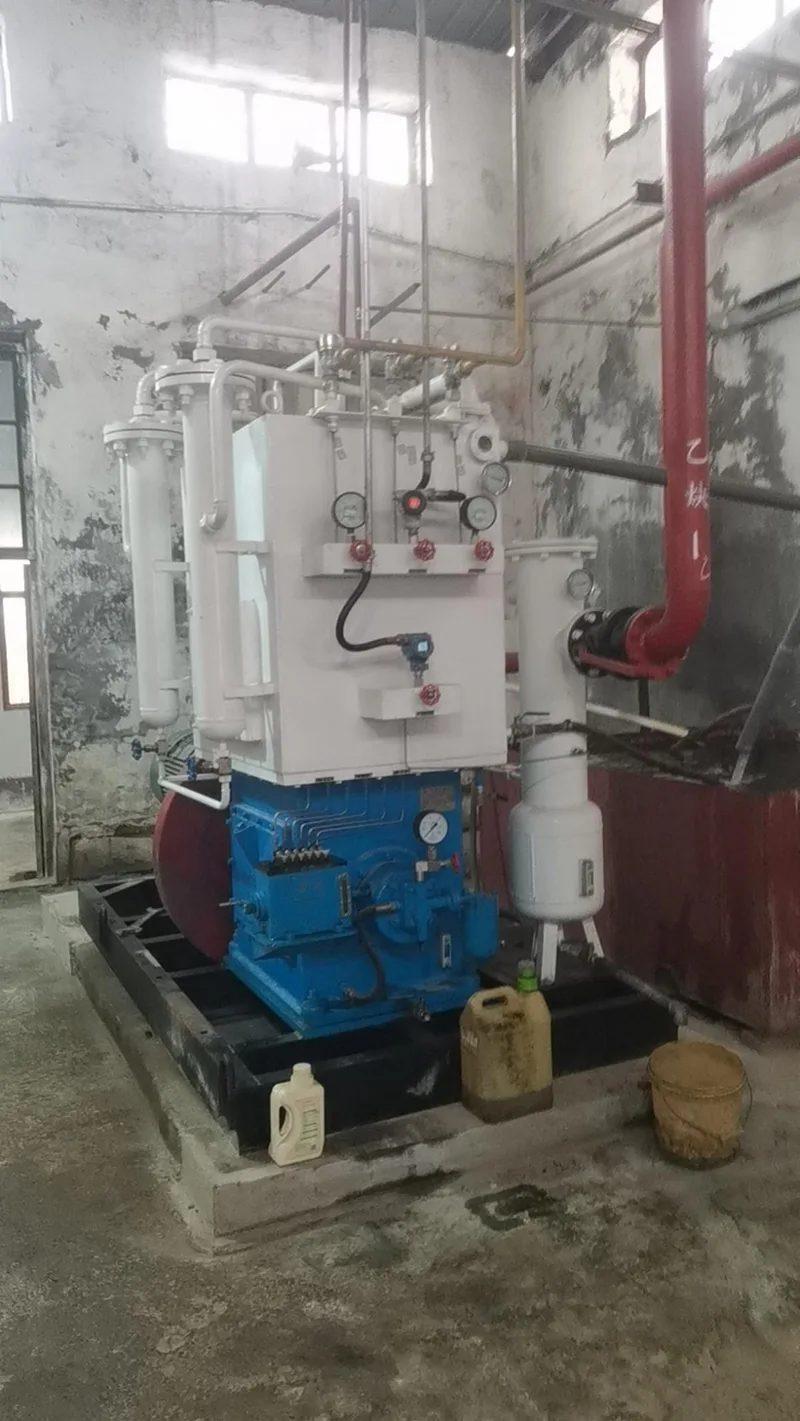

El GV3 adopta una disposición estructural en forma de V destinada a proporcionar una disposición compacta del equipo y un funcionamiento mecánico equilibrado. Se deben considerar sus dimensiones generales y disposición de conexión al integrar el compresor en un sistema de gas industrial.
La estación hidráulica, la sección de compresión de gas y el sistema de accionamiento mecánico cumplen funciones distintas dentro del equipo. Esta disposición ayuda a organizar las actividades de inspección y mantenimiento, aunque los requisitos de acceso dependen de la configuración específica.

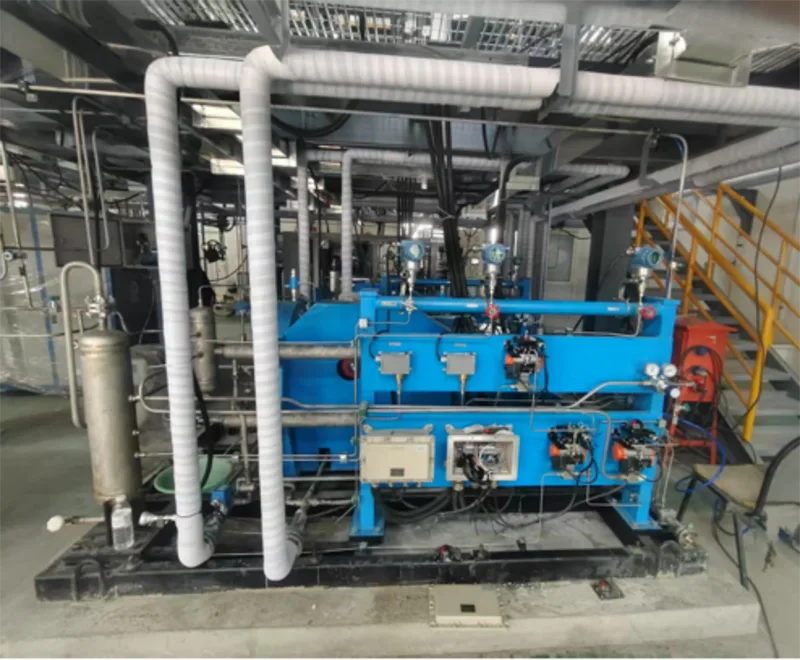

Antes de la instalación, confirme las dimensiones del equipo, la dirección de las tuberías, las conexiones de agua de refrigeración, el suministro eléctrico y la autorización de mantenimiento. Durante la planificación del diseño también se deben revisar el acceso al transporte, los requisitos de los cimientos y las condiciones operativas del sitio.
El motor impulsa el cigüeñal a través del mecanismo de transmisión. El cigüeñal y la biela convierten el movimiento giratorio en un movimiento alternativo del pistón en el cilindro de aceite.
La presión hidráulica resultante transfiere fuerza al diafragma, lo que hace que se mueva dentro de la cámara de gas. Durante la carrera de succión, el gas ingresa a través de la válvula de entrada. Durante la carrera de compresión, el diafragma reduce el volumen de la cámara y aumenta la presión del gas. Cuando se alcanzan las condiciones de descarga requeridas, la válvula de salida se abre y el gas comprimido sale de la cámara.
El sistema de compensación de aceite hidráulico mantiene el volumen de aceite requerido para el movimiento del diafragma según el diseño del equipo.
Motor → Cigüeñal → Biela → Pistón del cilindro de aceite → Aceite hidráulico → Diafragma → Compresión de gas
Los siguientes detalles de configuración describen la configuración GV3 especificada. Confirme los parámetros finales con el modelo seleccionado y la ficha técnica antes de realizar el pedido.
Las áreas de aplicación típicas incluyen compresión de gas de alta pureza, procesamiento de gases especiales, recuperación y reciclaje de gases, sistemas de procesos químicos, equipos de laboratorio y de investigación, y sistemas de gases relacionados con la energía. La idoneidad de cualquier gas específico depende de sus propiedades, el caudal requerido, las condiciones de entrada, la presión de descarga y la configuración aprobada del compresor.
Para selección de modelo y cotización, proporcione la siguiente información:
Estos detalles ayudan a determinar una configuración adecuada basada en el punto de operación completo en lugar de solo en la presión o el caudal.
