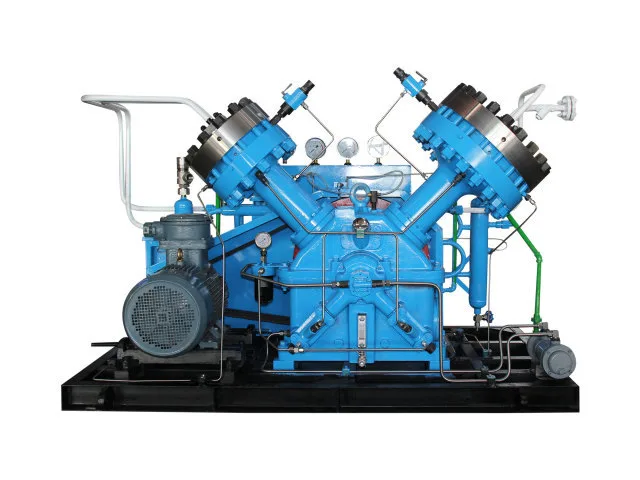

El compresor de diafragma GV2 utiliza una configuración de compresión de nivel 2 para soportar un aumento de presión más amplio dentro de un diseño de equipo compacto. Su disposición estructural en forma de V mejora el equilibrio mecánico durante el funcionamiento, ayudando al compresor a mantener un movimiento más suave y una vibración reducida en comparación con configuraciones alternativas menos equilibradas.
El equipo es adecuado para el manejo de gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases de proceso especiales. La refrigeración por agua circulante respalda la gestión térmica durante la compresión, mientras que la configuración eléctrica de 380 V cumple con los requisitos de energía industrial comunes.
El compresor de diafragma GV2 utiliza un diafragma flexible para separar la cámara de compresión de gas del mecanismo impulsado por aceite.
Durante el funcionamiento, el motor acciona el cigüeñal y el mecanismo de conexión, que transfieren el movimiento mecánico al sistema hidráulico. Los cambios en la presión del aceite hidráulico mueven el diafragma hacia adelante y hacia atrás, creando ciclos sucesivos de succión y compresión. Las válvulas de entrada y descarga regulan el flujo de gas a través de la cámara.
El diafragma forma una barrera física entre el gas de proceso y el mecanismo de accionamiento lubricado, evitando el contacto directo entre el gas comprimido y el aceite lubricante en condiciones normales de funcionamiento. Este diseño ayuda a minimizar el riesgo de contaminación del aceite y hace que el compresor sea adecuado para aplicaciones donde la pureza y la contención del gas son importantes. La idoneidad final depende de las propiedades del gas, la compatibilidad del material y las condiciones de funcionamiento especificadas.
El compresor de diafragma GV2 incorpora un sistema de suministro de aceite independiente para respaldar un funcionamiento hidráulico estable.
La estación de bombeo de aceite suministra aceite hidráulico controlado al sistema del compresor, lo que ayuda a mantener las condiciones de presión necesarias para el movimiento del diafragma. El sistema de lubricación está diseñado para proporcionar una presión de aceite estable y aceite lubricante enfriado continuamente para los componentes mecánicos y el cilindro de aceite.
El exceso de aceite se regula y retorna a través del sistema, lo que respalda el funcionamiento controlado durante todo el ciclo de compresión.
El sistema de aceite opera por separado de la ruta del gas comprimido, lo que ayuda a preservar el aislamiento entre el medio del proceso y los componentes del accionamiento mecánico.
El diafragma separa la cámara de gas del sistema mecánico lubricado, lo que ayuda a evitar el contacto directo entre el gas comprimido y el aceite lubricante.
La estructura de la cámara de gas cerrada es adecuada para aplicaciones de procesos que involucran gases que requieren contención controlada.
La disposición en forma de V mejora el equilibrio operativo y favorece el movimiento estable del compresor.
La configuración estructural proporciona un equilibrio práctico entre la capacidad de compresión y el tamaño del equipo.
Una estación de bombeo de aceite independiente mantiene condiciones de presión estables para el sistema de accionamiento de diafragma.
El sistema de enfriamiento ayuda con la gestión del calor durante la compresión del gas y admite condiciones de funcionamiento estables.
El compresor de diafragma GV2 se puede utilizar en sistemas de gas industriales donde la pureza del gas y la compresión controlada son importantes. Su cámara de compresión separada por diafragma ayuda a evitar el contacto directo entre el gas de proceso y el aceite lubricante.
Para aplicaciones de gases especiales y gases de alta pureza, el control de la contaminación suele ser una consideración de compra clave. La ruta de gas aislada hace que la serie GV2 sea adecuada para procesos que requieren una compresión de gas limpia y controlada.
Las operaciones de procesamiento químico pueden involucrar gases con propiedades físicas o químicas especiales. Dependiendo del medio y las condiciones de funcionamiento, la configuración del compresor se puede evaluar en cuanto a presión, caudal y requisitos de compatibilidad de materiales.
Un sellado fiable es especialmente importante cuando se manipulan gases inflamables, explosivos, tóxicos o nocivos. La cámara de compresión de diafragma cerrada proporciona una solución adecuada para aplicaciones que requieren contención controlada de gas.
La serie GV2 también puede admitir procesos de compresión de gas en aplicaciones relacionadas con la energía y sistemas de recuperación de gas. Se pueden combinar diferentes condiciones de funcionamiento según la presión de entrada, la presión de salida y el flujo requerido.
Los laboratorios, instalaciones de investigación y proyectos industriales avanzados pueden requerir equipos de compresión para gases raros, valiosos o especiales. El principio de compresión limpia de un compresor de diafragma hace que la serie GV2 sea una opción adecuada para aplicaciones donde se debe mantener la calidad del gas.
La serie GV2 se puede configurar para gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales. La configuración final depende de las propiedades físicas y químicas del medio específico.
No se produce contacto directo entre el gas comprimido y el mecanismo de compresión lubricado. El diafragma separa la cámara de gas del sistema impulsado por aceite.
La disposición en forma de V ayuda a mejorar el equilibrio mecánico durante la operación alternativa y respalda un rendimiento más suave y estable del equipo.
El compresor aumenta la presión del gas a través de dos etapas de compresión en lugar de completar todo el aumento de presión en una sola etapa. Esto proporciona un proceso de compresión más controlado para condiciones de operación adecuadas.
Proporcione la presión de entrada, la temperatura de entrada, la presión de escape requerida, el caudal volumétrico, el medio comprimido y cualquier requisito operativo especial. Para gases especiales también se deberán suministrar datos de composición y propiedades físicas y químicas.
Sí. La selección del compresor se puede adaptar al medio gaseoso real, al rango de presión, a los requisitos de flujo y a las condiciones del proceso. La selección de materiales y las configuraciones del sistema relacionadas también se pueden evaluar según la aplicación.
