Compresor de diafragma GZ1

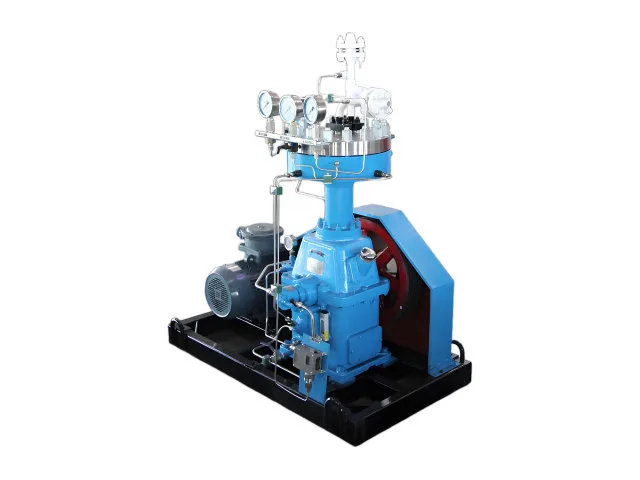

Un diafragma separa la cámara de compresión del sistema hidráulico y de lubricación dentro del compresor de diafragma GZ1. El gas se comprime mediante el movimiento del diafragma en lugar de mediante un pistón que opera directamente en la cámara de gas, lo que mantiene el aceite fuera del recorrido del gas. Como compresor de una sola etapa, el GZ1 está disponible en configuraciones que van desde servicios de alta presión y flujo bajo hasta aplicaciones de flujo más alto con relaciones de presión moderadas. La selección se basa en la combinación real de flujo de gas, presión de succión, presión de escape, temperatura y propiedades del gas.

Modelo de producto y parámetros principales.

¿Qué problemas de compresión de gas puede resolver el GZ1?

Prevención del contacto del aceite con el gas comprimido

Para los sistemas de gas de alta pureza, mantener la limpieza del gas puede ser más importante que simplemente alcanzar la presión de descarga requerida. El GZ1 utiliza un diafragma para separar la cámara de gas de las secciones hidráulica y de lubricación. Por lo tanto, el gas comprimido permanece en el lado del gas del diafragma en lugar de pasar a través de una cámara de compresión lubricada con aceite.

Esta configuración es útil cuando el arrastre de petróleo podría afectar la calidad del gas, los equipos posteriores o el proceso mismo.

Alta presión con flujo de gas relativamente bajo

Algunos sistemas de gas requieren un aumento sustancial de presión sin requerir un gran rendimiento de gas. Las configuraciones GZ1 cubren este tipo de tareas, incluidos modelos como GZ1-3/10–160, GZ1-5/13–200 y GZ1-20/10–500.

El GZ1-20/10–500, por ejemplo, tiene un rendimiento especificado de 20 Nm³/h con una presión de aspiración de 1 MPa y una presión de escape de 49 MPa. La selección del modelo aún depende de las propiedades reales del gas y las condiciones de operación.

Coincidencia de diferentes condiciones de presión aguas arriba

La gama GZ1 no se limita a la succión a presión atmosférica. Los modelos disponibles incluyen presiones de entrada desde condiciones de baja presión hasta fuentes de gas significativamente presurizadas, incluidas configuraciones de 1,0, 1,3, 3,0, 5,0, 13,0 y 14,0 MPa.

Esto brinda a los ingenieros más opciones al integrar el compresor con un suministro de gas, un recipiente de almacenamiento o una línea de proceso existente.

Manejo de gases especiales y peligrosos

Los gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales requieren sellado, materiales y controles operativos adecuados. El principio de compresión del diafragma proporciona una cámara de gas cerrada y separa el gas del sistema de lubricación.

Para medios especiales, se deben revisar la composición del gas y las propiedades físicas y químicas antes de confirmar la configuración del compresor. La compatibilidad del material y las condiciones de funcionamiento son parte del proceso de selección.

Selección de un compresor según el proceso real

No se puede seleccionar con precisión un modelo de compresor basándose únicamente en el caudal. Dos sistemas con el mismo flujo de gas pueden requerir configuraciones de compresores completamente diferentes si su presión de succión, presión de descarga, composición del gas o temperatura de funcionamiento difieren.

Jinding puede evaluar los datos operativos completos y recomendar una configuración GZ1 adecuada según las condiciones de presión y flujo de gas requeridas.

Embalaje, carga y entrega

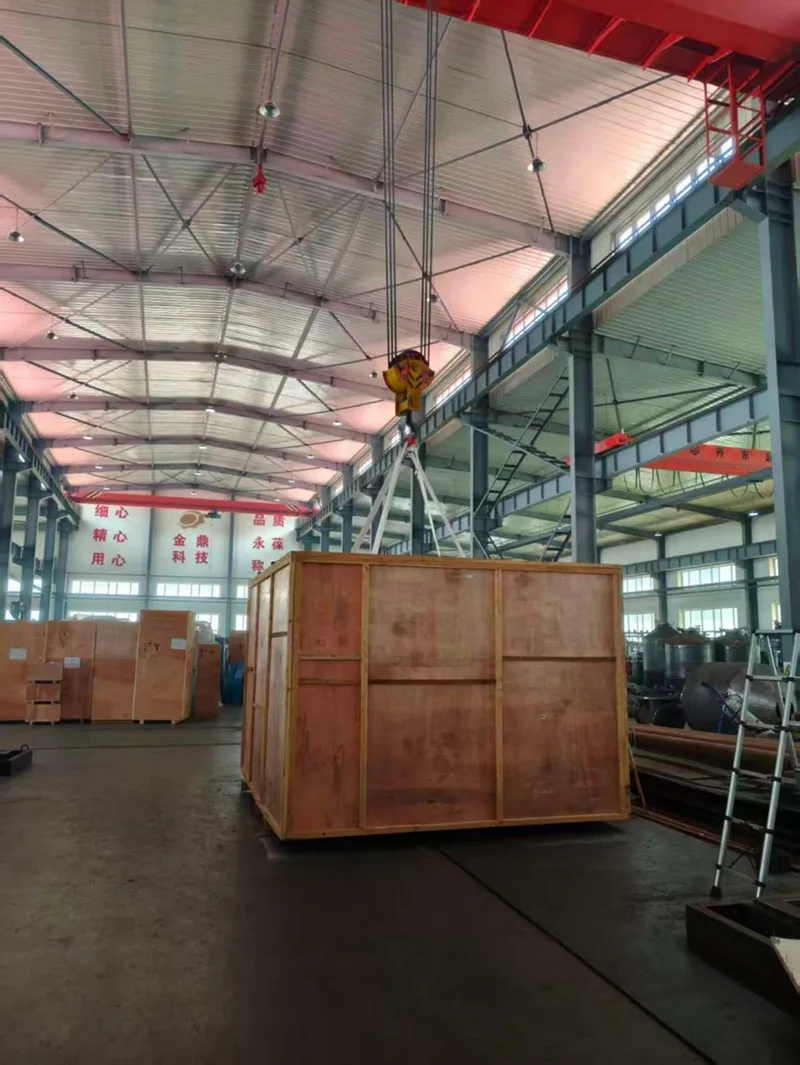

Jinding se encarga de la preparación y entrega de compresores de diafragma de acuerdo con la configuración del equipo y los requisitos de transporte. Antes del envío, el compresor se prepara para la carga y la disposición del equipo se verifica con los requisitos de envío.

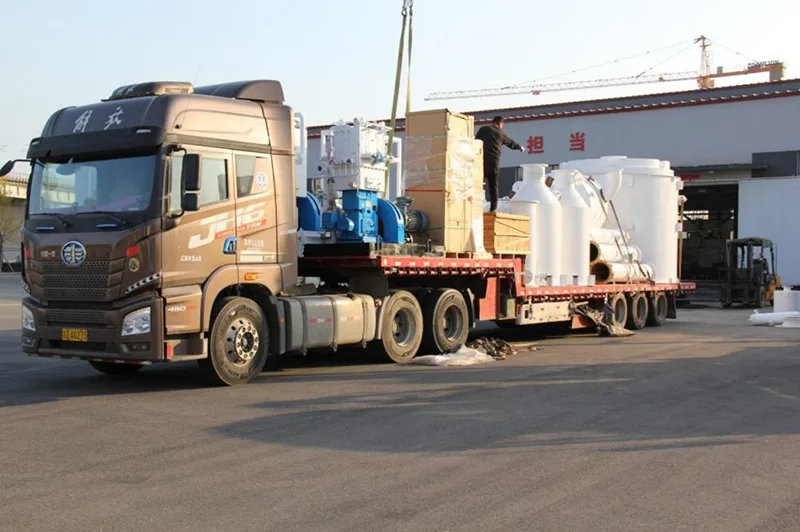

Para unidades de compresores industriales más grandes, la carga y el transporte requieren medios de elevación adecuados y un posicionamiento seguro durante el tránsito. El proceso de entrega se puede coordinar según las dimensiones del equipo, el destino y los requisitos del cliente.

Preguntas frecuentes

1. ¿Qué gases puede comprimir el compresor de diafragma GZ1?

Las configuraciones GZ1 se pueden utilizar para gases de alta pureza, gases inertes, gases inflamables y explosivos, gases tóxicos y otros gases especiales. Se debe revisar la composición real del gas antes de seleccionar los materiales y la configuración del compresor.

2. ¿Cuál es la presión máxima de escape de la serie GZ1?

Entre los modelos suministrados, el GZ1-20/10–500 alcanza una presión de escape de 49 MPa. Otros modelos cubren diferentes rangos de presión, por lo que se debe seleccionar el modelo adecuado según las condiciones de flujo y entrada requeridas.

3. ¿Puede el GZ1 comprimir gases de alta pureza sin contaminación por aceite?

El diafragma separa la cámara de gas de las secciones hidráulica y de lubricación, por lo que el gas comprimido normalmente no entra en contacto directo con el aceite lubricante. Esto hace que la configuración sea adecuada para muchas aplicaciones de gases de alta pureza.

4. ¿Se puede utilizar GZ1 para gases inflamables o tóxicos?

Sí, la serie GZ1 se puede configurar para aplicaciones seleccionadas de gases inflamables, explosivos y tóxicos. Debido a que las propiedades del gas varían significativamente, antes de la selección se deben proporcionar la composición del gas, la presión de operación, la temperatura y los datos físicos y químicos relevantes.

5. ¿Cómo elijo el modelo GZ1 correcto?

Comience con el caudal requerido, la presión de succión y la presión de escape. También son importantes la composición del gas, la temperatura de entrada y los requisitos operativos. Luego, Jinding puede igualar estas condiciones con las configuraciones GZ1 disponibles.

6. ¿Qué información debo proporcionar al solicitar una cotización de GZ1?

Proporcione la presión y temperatura de entrada, la presión de escape requerida, el caudal volumétrico, el medio comprimido y los requisitos operativos. Para gases especiales, proporcione la composición del gas y las propiedades físicas y químicas relevantes para que la configuración del compresor pueda evaluarse adecuadamente.
