Compresor de diafragma Z

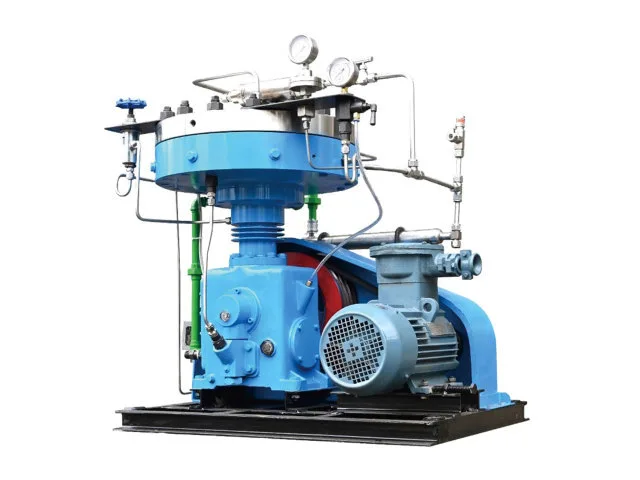

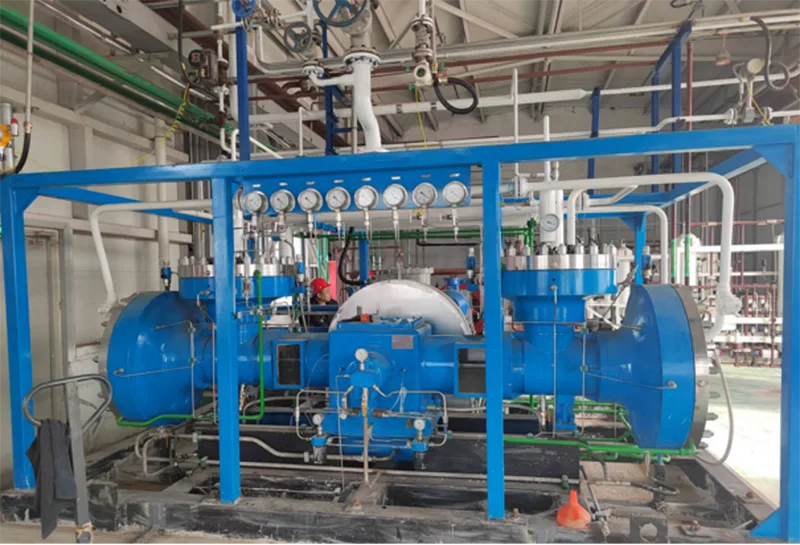

El compresor de diafragma Z utiliza un diafragma flexible para separar la cámara de gas de las secciones hidráulica y mecánica del compresor. Durante la operación, el diafragma se mueve con el aceite hidráulico para cambiar el volumen de la cámara de gas y completar el ciclo de succión y compresión. Debido a que el gas comprimido permanece separado del aceite lubricante, la ruta del gas es adecuada para aplicaciones donde la pureza del gas, el sellado controlado o la compatibilidad especial con gases son importantes. La disposición en forma de Z y la configuración de una sola etapa proporcionan una plataforma de equipo práctica para estas tareas de compresión.

Ruta del gas libre de petróleo

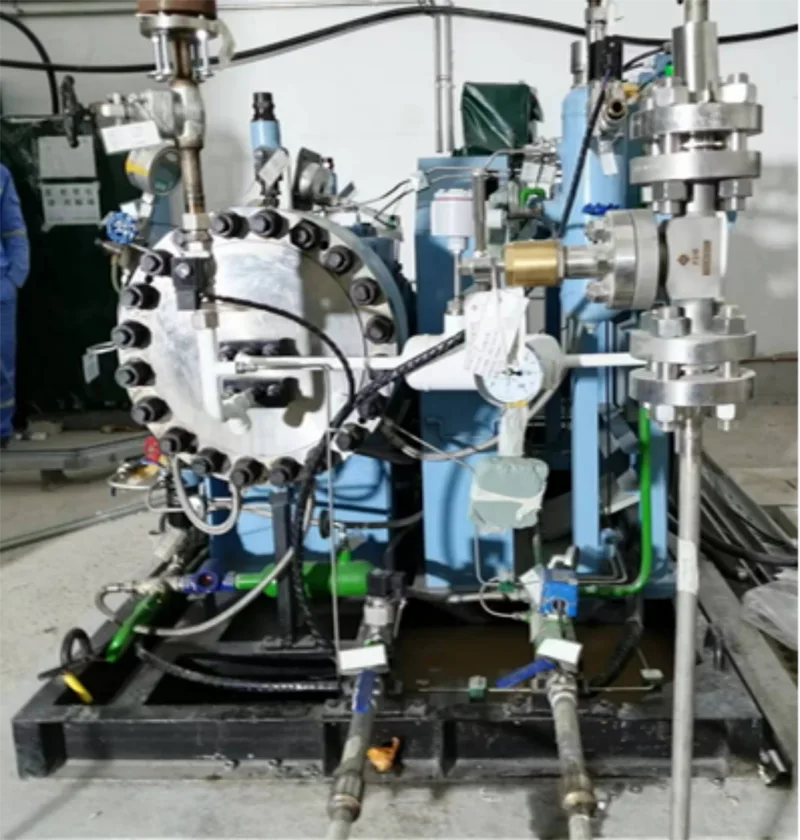

Para la compresión del diafragma, la pureza del gas depende en gran medida de mantener la cámara de gas separada del sistema de lubricación. El diafragma forma la barrera de trabajo entre el gas comprimido y el aceite hidráulico, por lo que el aceite lubricante no ingresa a la cámara de gas durante el funcionamiento normal.

Esta disposición hace que el compresor de diafragma Z sea adecuado para gases en los que el arrastre de aceite o el contacto con medios lubricantes podrían afectar los equipos posteriores, la calidad del producto o las condiciones del proceso. Es particularmente relevante para sistemas de gases especiales y de alta pureza.

Sellado para Servicio de Gas Especial

La cámara de gas cerrada y la separación del diafragma proporcionan una ruta de compresión controlada para gases que requieren un manejo cuidadoso. Las configuraciones de la serie Z se pueden utilizar para gases inertes, así como para gases inflamables, explosivos, tóxicos y otros gases especiales seleccionados, sujeto al material requerido y a la verificación de las condiciones de funcionamiento.

Enfriamiento y operación continua

El compresor de diafragma Z utiliza refrigeración por agua circulante para controlar la temperatura de funcionamiento durante la compresión del gas. Los requisitos de refrigeración dependen del gas, la relación de presión, el caudal y las condiciones de funcionamiento, por lo que la configuración de refrigeración final debe adaptarse al modelo seleccionado y al servicio del proceso.

Los modelos disponibles funcionan a aproximadamente 400–420 r/min, según la configuración. Las potencias van desde 3 kW para unidades compactas de bajo caudal hasta 30 kW para modelos de mayor caudal de la actual gama de la serie Z.

Parámetros técnicos

Aplicaciones industriales típicas

El compresor de diafragma Z se puede configurar para diferentes tareas de compresión de gas en:

· Sistemas de suministro de gas de alta pureza

· Manejo de gases especiales y raros

· Procesos químicos y petroquímicos

· Hidrógeno y otros sistemas de gases relacionados con la energía

· Equipos de laboratorio y pruebas de gas.

· Sistemas de llenado y recuperación de gas

· Compresión de gas inerte

· Aplicaciones de gases inflamables o explosivos seleccionados

· Manipulación de gases tóxicos o peligrosos

· Sistemas de procesamiento de gas a alta presión

La configuración real del compresor depende de las propiedades del gas, las condiciones de presión, el flujo requerido y los requisitos operativos del sitio.

Configuración técnica

Preguntas frecuentes

1. ¿Qué gases puede manejar un compresor de diafragma Z?

La serie Z se puede configurar para gases de alta pureza, inertes, inflamables y explosivos, tóxicos y otros gases especiales. Se deben revisar la composición del gas y las condiciones de funcionamiento antes de seleccionar el compresor.

2. ¿El gas comprimido entra en contacto con el aceite lubricante?

No. El diafragma separa la cámara de gas de las secciones hidráulica y de lubricación, evitando el contacto directo normal entre el gas comprimido y el aceite lubricante.

3. ¿Cuál es la presión de salida máxima disponible en los modelos de la serie Z enumerados?

Entre los modelos suministrados, el GZ-1.1/21-270 tiene una presión de salida de 27 MPa(G). La presión aplicable depende del modelo seleccionado, la condición de entrada y el flujo requerido.

4. ¿La serie Z es adecuada para gas de alta pureza?

Sí. La cámara de gas aislada por diafragma mantiene el gas comprimido separado del sistema de lubricación, lo que hace que el compresor sea adecuado para muchas aplicaciones de gas de alta pureza.

5. ¿Qué información necesita Jinding para una cotización?

Jinding necesita la presión y temperatura de entrada, la presión de salida, el caudal requerido, la composición del gas, los requisitos operativos y, para gases especiales, datos relevantes sobre propiedades físicas y químicas.

6. ¿Cómo elijo entre los diferentes modelos de la serie Z?

El modelo debe seleccionarse según la combinación de tipo de gas, presión de entrada, presión de salida, caudal y condiciones de funcionamiento. Jinding puede recomendar la configuración adecuada después de revisar los datos completos del proceso.
