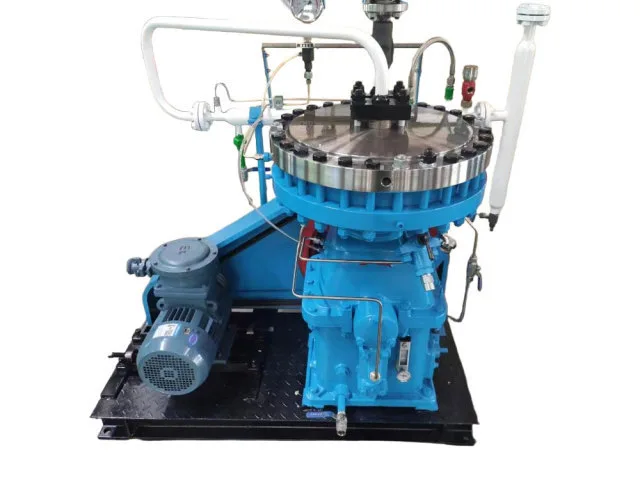

Compresor de diafragma GZ3

Un compresor de gas debe cumplir las condiciones de ambos lados del proceso. El compresor de diafragma GZ3 ofrece diferentes combinaciones de presión de entrada, presión de salida y rendimiento de gas, de modo que el equipo se puede seleccionar en función del proceso real en lugar de en función de una única tarea estándar. La gama incluye unidades compactas para cantidades de gas relativamente pequeñas, así como configuraciones de flujo mayor, mientras que varios modelos están pensados ​​para aumentos sustanciales de presión. Esto hace que la gama GZ3 sea aplicable a tareas de refuerzo, presurización y transferencia de gas donde la pureza del gas y la compresión controlada son importantes.

Modelos de productos y parámetros principales.

Seleccionar el rango de presión y flujo correcto

Seleccionar un compresor de diafragma GZ3 requiere hacer coincidir el modelo tanto con el flujo de gas requerido como con las presiones de entrada y descarga. El número de modelo por sí solo no proporciona suficiente información para determinar si una configuración se adapta a un proceso en particular.

Para aplicaciones con presión de succión cercana a la presión atmosférica, modelos como GZ3-20/13, GZ3-25/7, GZ3-30/12 y GZ3-40/10 cubren diferentes requisitos de flujo de gas a presiones de descarga relativamente bajas.

Cuando el gas de entrada ya está presurizado, la relación de compresión requerida cambia. Por ejemplo, GZ3-45/0.5-10 opera con una presión de entrada de 0.05 MPa y una presión de descarga de 1.0 MPa, mientras que GZ3-50/16-150 maneja una presión de entrada de 1.6 MPa y una presión de descarga de 14.7 MPa.

Para aplicaciones de mayor presión, la entrada puede ser ya de varios MPa. GZ3-40/70-450 está especificado para una presión de succión de 7,0 MPa y una presión de escape de 44,1 MPa. GZ3-90/100-340 funciona desde 9,8 MPa en la entrada hasta 33,3 MPa en la descarga.

Estos ejemplos ilustran por qué el caudal no debe considerarse de forma aislada. La presión de entrada, la presión de descarga objetivo y la capacidad de gas requerida se deben evaluar juntas para identificar una configuración adecuada.

Procesar datos para confirmar antes de realizar el pedido

Antes de especificar un compresor de diafragma GZ3, proporcione las condiciones operativas reales y los requisitos del proceso. Esta información ayuda a determinar el modelo y la configuración adecuados, que incluyen:

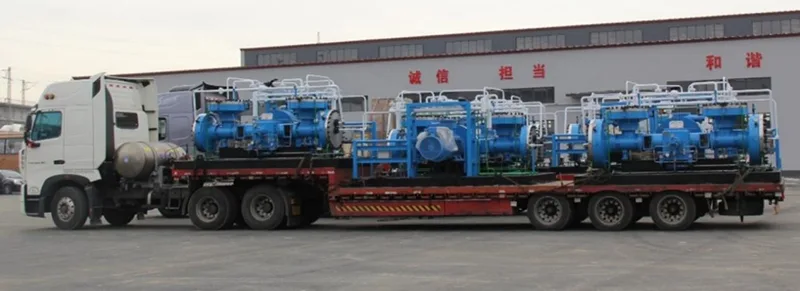

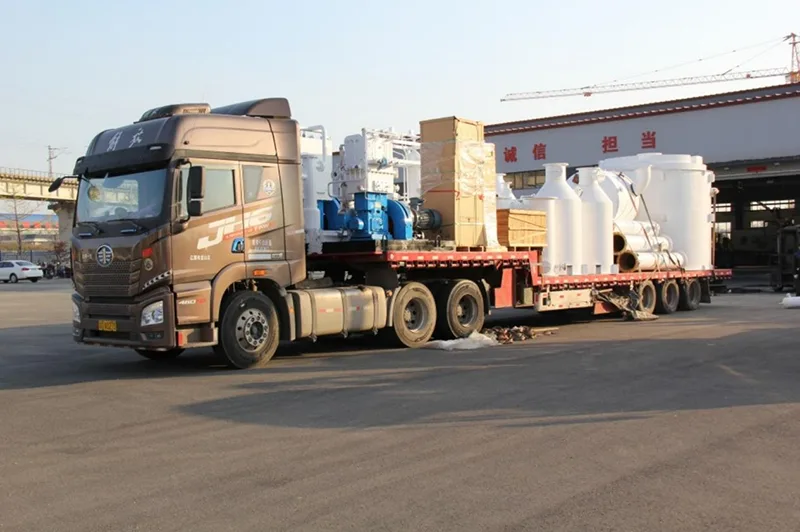

Del taller de Jinding al lugar de trabajo

En el caso de los equipos industriales, la entrega forma parte del suministro del equipo y no una ocurrencia tardía. Una vez que el compresor está terminado y preparado para su envío, la unidad se manipula de acuerdo con sus dimensiones y peso, se asegura para el transporte y se carga para su entrega al sitio del cliente.

Para proyectos en el extranjero, los arreglos finales de embalaje y transporte deben confirmarse de acuerdo con la configuración del compresor, la ruta de envío y los requisitos de destino.

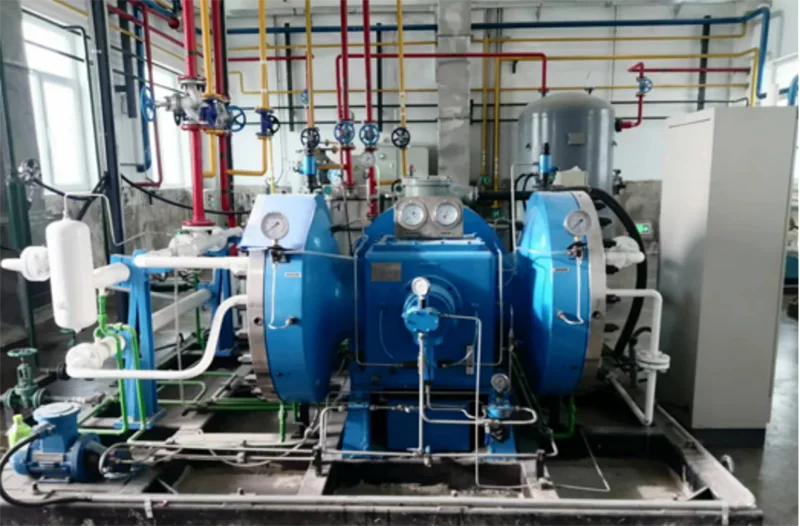

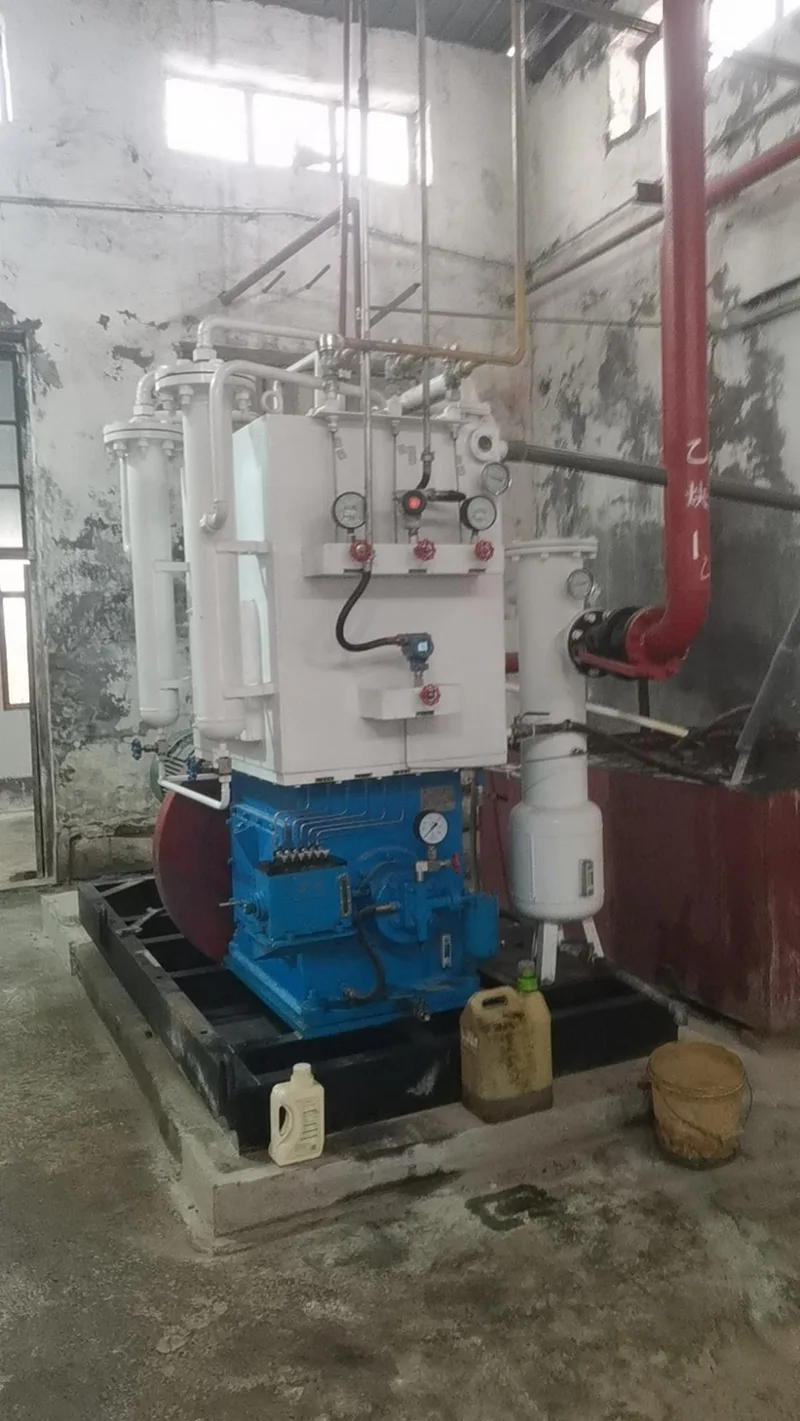

Dónde se utiliza GZ3

El compresor de diafragma GZ3 se puede considerar para sistemas de gas que involucran:

·Compresión de gas de alta pureza

·Sistemas de suministro de gases especiales

·Presurización de gas inerte

·Manejo de gases raros y valiosos

·Gas de proceso químico

·Sistemas de gases petroquímicos

·Servicio de gases inflamables y explosivos

·Manejo de gases tóxicos

·Compresión de gases corrosivos

·Equipos de gas de alta presión

·Sistemas de pruebas de laboratorio y gases.

Preguntas frecuentes

1. ¿Qué caudales están disponibles en la gama GZ3?

Los modelos suministrados van desde 12 hasta 240 Nm³/h. También hay una configuración de rango de 60–90 Nm³/h listada como GZ3-60～90/7～10-60.

2. ¿Cuál es la presión de descarga máxima de los modelos GZ3 enumerados?

La presión de escape más alta indicada es 44,1 MPa para GZ3-40/70-450. GZ3-12/36-410 alcanza los 40,2 MPa.

3. ¿Puede GZ3 funcionar con una fuente de gas presurizado?

Sí. Varios modelos tienen condiciones de succión presurizadas. GZ3-90/100-340, por ejemplo, se especifica con una presión de succión de 9,8 MPa.

4. ¿Es adecuado GZ3 cuando el gas debe permanecer libre de aceite del compresor?

El diafragma separa la cámara de gas del sistema de aceite, evitando el contacto directo entre el gas comprimido y el aceite lubricante.

5. ¿Cómo elijo entre un modelo GZ3 de alto flujo y de alta presión?

Comience con el flujo de gas requerido, luego compare la presión de succión real y la presión de escape requerida. Una aplicación de alto flujo con un pequeño aumento de presión es un trabajo de compresor diferente al de una aplicación de bajo flujo que requiere decenas de MPa en la salida.

6. ¿Qué debo enviar a Jinding para obtener una cotización de GZ3?

Proporcione el nombre y la composición del gas, el caudal, la presión y temperatura de succión, la presión de escape requerida, las condiciones de operación y cualquier requisito especial relacionado con la pureza, los materiales, el sellado o el manejo de gases peligrosos. Luego, Jinding puede determinar la configuración GZ3 adecuada.
